การเปรียบเทียบลักษณะของตัวลดเกียร์ของดาวเคราะห์และตัวลดเกียร์ของหนอน

ตัวลดเป็นกลไกระดับกลางที่เชื่อมต่อแหล่งพลังงานและแอคชูเอเตอร์ ความเร็วที่ตรงกันและแรงบิดในการส่ง มีรีดิวเซอร์หลายประเภท รวมถึงรีดิวเซอร์ฮาร์มอนิก, รีดิวเซอร์ RV, ตัวลดเกียร์ดาวเคราะห์ และตัวลดเกียร์หนอน

ในบรรดาตัวลดประเภทเหล่านี้ ตัวลดเกียร์ดาวเคราะห์และตัวลดเกียร์หนอนนั้นพบได้ทั่วไปในระบบส่งกำลังเชิงกลและระบบอัตโนมัติทางอุตสาหกรรม และเป็นผลิตภัณฑ์หลักของ Shanghai SGR Heavy Industry Machinery Co., Ltd. ซึ่งเป็นผู้ผลิตลดเกียร์ที่มีมายาวนาน ด้วยประสบการณ์กว่า 15 ปีในการวิจัยและพัฒนาและการผลิตตัวลดเกียร์ทางอุตสาหกรรม SGR ได้รวบรวมการเปรียบเทียบโดยละเอียดระหว่างตัวลดเกียร์ดาวเคราะห์และตัวลดเกียร์หนอน

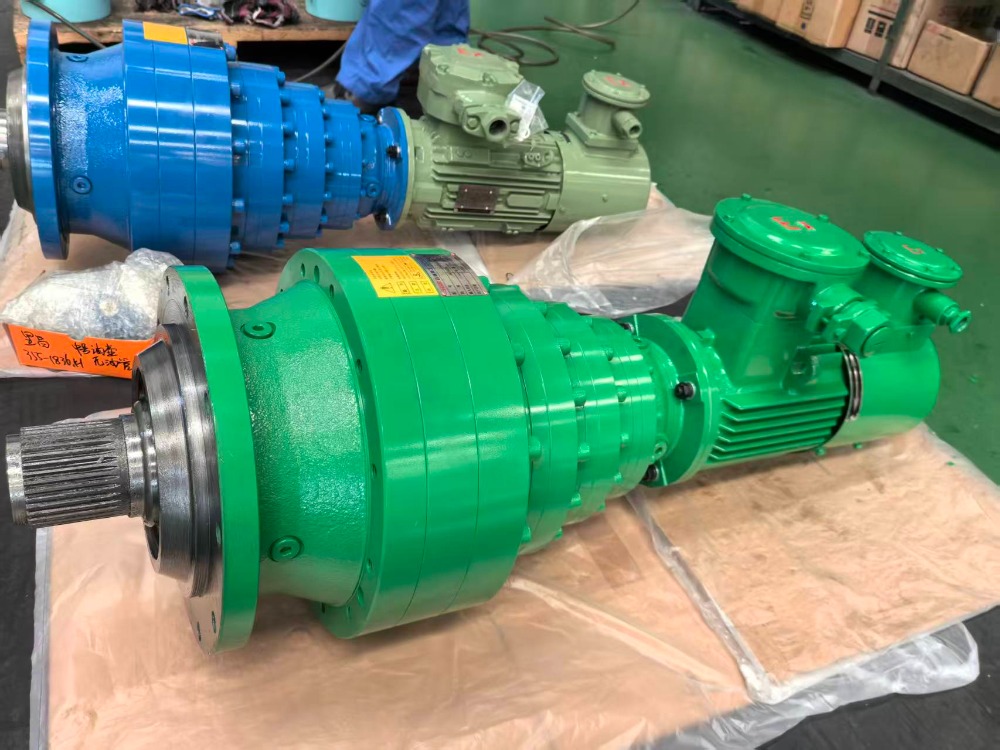

(1) ตัวลดเกียร์ดาวเคราะห์

ตัวลดเกียร์ดาวเคราะห์เป็นอุปกรณ์ส่งกำลังทางกลที่ประกอบด้วยเฟืองดวงอาทิตย์ เฟืองดาวเคราะห์ ตัวพาดาวเคราะห์ และเฟืองวงแหวนภายใน โดยส่งกำลังโดยการหมุนชุดเฟืองดาวเคราะห์ไปรอบๆ เฟืองดวงอาทิตย์ส่วนกลาง และสามารถบรรลุผลการขยายแรงบิดขนาดใหญ่ในพื้นที่ที่ค่อนข้างเล็ก

คุณสมบัติหลักสี่ประการของตัวลดเกียร์ดาวเคราะห์:

1. ประสิทธิภาพการส่งผ่านสูงและโครงสร้างที่กะทัดรัด

ประสิทธิภาพการส่งผ่านของตัวลดเกียร์ดาวเคราะห์มักจะสูงกว่า 90% โดยมีการสูญเสียพลังงานต่ำและประสิทธิภาพการส่งผ่านสูง ตัวลดเกียร์ดาวเคราะห์ใช้ระบบเกียร์ดาวเคราะห์ที่มีโครงสร้างค่อนข้างกะทัดรัด ทำให้เหมาะสำหรับสถานการณ์การใช้งานที่มีพื้นที่จำกัด

2.ช่วงอัตราส่วนการส่งกว้างและความสามารถในการรับน้ำหนักที่แข็งแกร่ง

ตัวลดเกียร์ดาวเคราะห์สามารถบรรลุอัตราส่วนการส่งผ่านที่มากขึ้นโดยการรวมเกียร์ที่มีขนาดต่างกัน เนื่องจากเกียร์หลายตัวทำงานพร้อมกัน ตัวลดเกียร์ของดาวเคราะห์จึงมีความสามารถในการรับน้ำหนักที่สูงกว่า และสามารถรับภาระในแนวรัศมีและแนวแกนที่ใหญ่กว่าได้

3. เสถียรภาพที่ดีและการควบคุมที่แม่นยำ

เกียร์ในตัวลดเกียร์ดาวเคราะห์มีการกระจายเท่าๆ กัน และโหลดในแต่ละส่วนประกอบมีความสมดุล ส่งผลให้มีเสถียรภาพและความราบรื่นดีขึ้น ในปัจจุบัน ตัวลดเกียร์ดาวเคราะห์ส่วนใหญ่ใช้การออกแบบฟันเฟืองต่ำ ซึ่งจะลดฟันเฟือง ปรับปรุงความแม่นยำในการส่ง และรับประกันความแม่นยำและความเสถียรในการส่งระหว่างการทำงานในระยะยาว

4. อายุการใช้งานยาวนานและการใช้งานที่กว้างขวาง

แรงที่สม่ำเสมอบนเฟืองและกระบวนการผลิตคุณภาพสูงทำให้ตัวลดดาวเคราะห์มีอายุการใช้งานยาวนาน

ตัวอย่างเช่น เฟืองของตัวลดเกียร์ดาวเคราะห์ของ SGR ทำจาก 20CrMnTi ที่ผ่านการคาร์บูไรซ์และดับแล้วจึงกราวด์ มีข้อดีต่างๆ เช่น การกระจายโหลดแบบหลายฟัน การทำงานที่มั่นคงและเชื่อถือได้ และประสิทธิภาพเชิงกลสูง ตัวลดเกียร์ดาวเคราะห์ของ SGR มีการใช้กันอย่างแพร่หลายในภาคอุตสาหกรรมต่างๆ รวมถึงเครื่องจักรก่อสร้าง เครื่องจักรเสริมทางทะเล เครื่องจักรเหมืองแร่ และเครื่องจักรการพิมพ์และย้อมสีสิ่งทอ

(2) ตัวลดเกียร์หนอน

ตัวลดเฟืองตัวหนอนสามารถลดความเร็วและขยายแรงบิดระหว่างเพลาอินพุตและเอาต์พุตผ่านการเชื่อมต่อของเฟืองตัวหนอนและตัวหนอน ล้อหนอนเป็นเฟืองที่มีรูปร่างเป็นเกลียว ในขณะที่ตัวหนอนเป็นเพลาส่งกำลัง โดยทั่วไปจะอยู่ในรูปเกลียว การประกบกันระหว่างทั้งสองนี้ทำให้ตัวลดเกียร์หนอนมีลักษณะการส่งผ่านที่เป็นเอกลักษณ์

คุณสมบัติหลักสี่ประการของตัวลดเกียร์หนอน:

1. โครงสร้างที่กะทัดรัดสามารถบรรลุอัตราส่วนการลดขนาดใหญ่ได้

ตัวลดเกียร์ตัวหนอนต้องการเพียงล้อตัวหนอนและตัวหนอนเท่านั้น ทำให้มีขนาดค่อนข้างเล็ก โดยทั่วไปจะมีอัตราส่วนการลดขนาดใหญ่ ตั้งแต่ 10:1 ถึง 100:1 หรือสูงกว่านั้น ทำให้ได้เอาต์พุตแรงบิดสูงและเหมาะสำหรับการใช้งานที่ต้องการเอาต์พุตกำลังสูง

2. ล็อคตัวเองแบบไม่ซ้ำใคร

ตัวลดเกียร์ตัวหนอนมีคุณสมบัติการล็อคตัวเองที่แข็งแกร่ง ป้องกันไม่ให้ตัวหนอนหมุนโดยการขับล้อตัวหนอนกลับด้าน สิ่งนี้จะเพิ่มความปลอดภัยและทำให้มีประโยชน์มากในการใช้งานที่จำเป็นเพื่อป้องกันไม่ให้โหลดตกอย่างอิสระ ฟังก์ชั่นล็อคตัวเองยังช่วยลดอุบัติเหตุในสาขาเครื่องกลและอุตสาหกรรมอีกด้วย

3. ทนต่อการสึกหรอและทนทานอายุการใช้งานยาวนาน

ขณะนี้ในตลาด ตัวลดเกียร์หนอนมักทำจากวัสดุทองแดงหรือวัสดุที่ทนต่อการสึกหรออื่นๆ ซึ่งให้ความต้านทานการสึกหรอและความทนทานที่เหนือกว่า วัสดุเหล่านี้เหมาะสำหรับสภาวะการทำงานที่มีโหลดสูงในระยะยาว ซึ่งช่วยยืดอายุการใช้งานของตัวลดเฟืองตัวหนอน

นอกจากนี้ เฟืองตัวหนอนในตัวลดเฟืองตัวหนอนมักจะใช้โปรไฟล์ฟันแบบม้วน การออกแบบนี้ช่วยให้มั่นใจถึงการมีส่วนร่วมที่ราบรื่นยิ่งขึ้นระหว่างเฟืองตัวหนอนและเฟืองตัวหนอน ลดการกระแทกและการสั่นสะเทือน จึงช่วยปรับปรุงประสิทธิภาพการส่งกำลังและอายุการใช้งาน

4.การทำงานที่ราบรื่นและมีเสียงรบกวนต่ำ

ในตัวลดเกียร์ตัวหนอน การประกบกันระหว่างล้อตัวหนอนและตัวหนอนนั้นราบรื่นมาก จึงช่วยลดเสียงรบกวนได้ นอกจากนี้ ตัวลดเฟืองตัวหนอนสมัยใหม่มักผลิตขึ้นโดยใช้เครื่องมือเครื่องจักร CNC เพื่อให้มั่นใจในความแม่นยำมิติพื้นฐานและความแม่นยำของโปรไฟล์ฟันของตัวหนอนและล้อตัวหนอน และลดการสั่นสะเทือนและเสียงรบกวนระหว่างการทำงานได้อย่างมาก

ตัวอย่างเช่น ตัวลดเฟืองตัวหนอนของ SGR ทำจาก 20CrMnTi ชุบคาร์บูไรซ์และดับ จากนั้นกราวด์ และล้อตัวหนอนสร้างจากโลหะผสมทองแดงประสิทธิภาพสูง ส่งผลให้มีความทนทานต่อการสึกหรอยาวนาน ประสิทธิภาพการส่งผ่านสูง และอายุการใช้งานยาวนาน

เมื่อเปรียบเทียบกับคู่เฟืองตัวหนอนทรงกระบอกและเฟืองตัวหนอนที่คล้ายคลึงกัน จะให้ความสามารถในการรับน้ำหนักและประสิทธิภาพการส่งผ่านที่ดีขึ้นอย่างมาก นอกจากนี้ยังมีระบบล็อคตัวเองด้วยกลไกที่อัตราส่วนความเร็วสูง ซึ่งช่วยเพิ่มความปลอดภัยของเครื่องจักรได้อย่างมีประสิทธิภาพ SGR ร่วมมือกับมหาวิทยาลัยที่เกี่ยวข้อง ได้ทำการวิจัยอย่างเป็นระบบเกี่ยวกับการออกแบบ กระบวนการ การผลิต การประกอบ และการทดสอบ โดยหวังว่าจะส่งเสริมการพัฒนาและส่งเสริมเทคโนโลยีการส่งผ่านที่เป็นนวัตกรรมนี้ที่ชาวจีนคิดค้น ขนาดการติดตั้งสามารถใช้แทนกันได้กับ CAVEX® Worm-Gear Units จากบริษัทต่างประเทศ และยังสามารถปรับแต่งส่วนประกอบของระบบส่งกำลังหลักได้อีกด้วย

(3) ความแตกต่างในด้านการใช้งานของตัวลดทั้งสอง

ตัวลดเกียร์ดาวเคราะห์เหมาะสำหรับการใช้งานที่ต้องการประสิทธิภาพการส่งผ่านสูง การส่งผ่านที่แม่นยำ และอัตราส่วนการลดเล็กน้อย พื้นที่ใช้งานและอุปกรณ์เฉพาะมักประกอบด้วย: สายการผลิตอัตโนมัติ รถขุด เครน อุปกรณ์การทำเหมือง กังหันลม อุปกรณ์แปรรูปอาหาร เครื่องจักรสิ่งทอ เครื่องจักรการพิมพ์ ฯลฯ

ตัวลดเกียร์ตัวหนอนเหมาะสำหรับงานอุตสาหกรรมและเครื่องจักรกลที่ต้องการแรงบิดขนาดใหญ่ การล็อคตัวเองที่แข็งแกร่ง และอัตราส่วนการลดขนาดใหญ่ ขอบเขตการใช้งานเฉพาะ ได้แก่ เครน รอก ลิฟต์ แท่นยก ระบบสายพานลำเลียง เครื่องจักรบรรจุภัณฑ์ อุปกรณ์แปรรูปอาหาร อุปกรณ์เคมี อุปกรณ์การพิมพ์ และเครื่องจักรกลการเกษตรบางชนิด

ตัวลดเกียร์ดาวเคราะห์และตัวลดเกียร์หนอนต่างก็มีข้อดีเฉพาะตัวและสถานการณ์ที่เกี่ยวข้องกัน ในการใช้งานทางอุตสาหกรรมและทางกล ควรเลือกตัวลดขนาดใดขึ้นอยู่กับความต้องการใช้งานเฉพาะและข้อกำหนดด้านสภาพแวดล้อมในการทำงาน (ผู้แต่ง, SGR, แองจี้ จาง)
