ทำความเข้าใจกับกระปุกเกียร์หนอนแบบห่อหุ้มสองชั้น: เจาะลึกการออกแบบและการใช้งาน

ในโลกของการส่งกำลัง การได้รับแรงบิดสูงและการทำงานที่ราบรื่นในพื้นที่ขนาดเล็กถือเป็นความท้าทายทางวิศวกรรมอย่างต่อเนื่อง ในบรรดาโซลูชั่นต่างๆ กระปุกเกียร์หนอนห่อหุ้มสองชั้น โดดเด่นด้วยการออกแบบที่มีเอกลักษณ์และมีประสิทธิภาพสูงสำหรับการใช้งานที่มีความต้องการสูง การกำหนดค่านี้แตกต่างจากเฟืองตัวหนอนมาตรฐาน โดยให้การสัมผัสพื้นผิวระหว่างเฟืองตัวหนอนกับเฟืองเพิ่มขึ้นอย่างมาก ส่งผลให้มีความสามารถในการรับน้ำหนักและความทนทานที่เหนือกว่า บทความนี้นำเสนอการสำรวจเทคโนโลยีเฟืองตัวหนอนแบบห่อหุ้มสองชั้นอย่างครอบคลุม ข้อดีของเทคโนโลยี กรณีการใช้งานในอุดมคติ และเกณฑ์การคัดเลือกที่สำคัญ เพื่อช่วยให้คุณเข้าใจบทบาทสำคัญของเทคโนโลยีเฟืองตัวหนอนในเครื่องจักรสมัยใหม่

ตัวขับเฟืองตัวหนอนแบบห่อหุ้มสองชั้นคืออะไร?

ระบบขับเคลื่อนเฟืองตัวหนอนแบบห่อหุ้มสองชั้นเป็นระบบเฟืองชนิดพิเศษที่ทั้งเฟืองตัวหนอน (สกรู) และเฟืองตัวหนอน (ล้อ) มีลักษณะเป็นคอหรือรูปทรงนาฬิกาทราย ซึ่งหมายความว่าตัวหนอนพันรอบเฟือง และในขณะเดียวกัน เฟืองก็ห่อตัวตัวหนอนไปด้วย การห่อหุ้มสองชั้นนี้สร้างพื้นที่สัมผัสระหว่างฟันผสมพันธุ์ที่ใหญ่กว่ามาก เมื่อเทียบกับชุดเฟืองตัวหนอนแบบห่อหุ้มเดี่ยวหรือทรงกระบอก ประโยชน์หลักของการออกแบบที่ซับซ้อนนี้คือความสามารถในการส่งโหลดแรงบิดสูงเป็นพิเศษโดยไม่กระทบต่อความกะทัดรัดของการออกแบบเฟืองตัวหนอน รูปทรงที่ซับซ้อนต้องใช้การผลิตที่มีความแม่นยำ แต่ให้ผลตอบแทนด้วยประสิทธิภาพที่ไม่มีใครเทียบได้ในสภาพแวดล้อมที่รุนแรง

• เพิ่มพื้นที่ติดต่อ: การออกแบบแบบคอช่วยให้ฟันหลายซี่สามารถแบ่งภาระพร้อมกันได้ ช่วยลดความเครียดบนฟันเฟืองแต่ละซี่ได้อย่างมาก
• การผลิตที่แม่นยำ: การผลิตส่วนประกอบเหล่านี้ต้องใช้เครื่องจักร CNC ขั้นสูงและการควบคุมคุณภาพอย่างเข้มงวดเพื่อให้แน่ใจว่า meshing สมบูรณ์แบบและประสิทธิภาพสูงสุด
• การกระจายโหลดที่เหนือกว่า: โหลดไม่ได้กระจุกตัวอยู่ที่จุดเดียว แต่กระจายไปทั่วพื้นผิวที่กว้างกว่า ช่วยลดการสึกหรอ

ข้อได้เปรียบที่สำคัญของเฟืองตัวหนอนแบบห่อหุ้มสองชั้น

รูปทรงเรขาคณิตอันเป็นเอกลักษณ์ของ กระปุกเกียร์หนอนห่อหุ้มสองชั้น แปลเป็นข้อได้เปรียบด้านการปฏิบัติงานที่แตกต่างกันหลายประการ ซึ่งทำให้เป็นตัวเลือกที่ต้องการสำหรับการใช้งานหนัก กระปุกเกียร์เหล่านี้ได้รับการออกแบบทางวิศวกรรมเพื่อให้เป็นเลิศในกรณีที่กระปุกอื่นอาจล้มเหลว โดยให้การผสมผสานระหว่างกำลัง ความน่าเชื่อถือ และอายุการใช้งานที่ยาวนาน ประเด็นต่อไปนี้ให้รายละเอียดเกี่ยวกับคุณประโยชน์หลักที่ทำให้การออกแบบกระปุกเกียร์นี้แตกต่างจากคู่อื่นๆ

• ความจุแรงบิดที่สูงขึ้น: พื้นที่สัมผัสที่ขยายใหญ่ขึ้นช่วยให้ระบบสามารถรองรับโหลดกระแทกและรักษาแรงบิดเอาท์พุตสูงได้อย่างมีประสิทธิภาพมากกว่าเฟืองตัวหนอนมาตรฐาน
• ความทนทานและอายุการใช้งานที่เพิ่มขึ้น: ด้วยความเครียดที่ลดลงต่อหน่วยพื้นที่ ส่วนประกอบต่างๆ จึงมีการสึกหรอน้อยลง ส่งผลให้อายุการใช้งานยาวนานขึ้น และลดความจำเป็นในการบำรุงรักษา
• การออกแบบที่กะทัดรัดสำหรับอัตราส่วนการลดสูง: โดยให้อัตราส่วนการลดขั้นตอนเดียวที่สูงในบรรจุภัณฑ์ที่ค่อนข้างเล็ก ช่วยประหยัดพื้นที่อันมีค่าในโครงร่างเครื่องจักร
• การทำงานที่เงียบกว่า: การต่อฟันหลายซี่ที่ราบรื่นมักส่งผลให้ประสิทธิภาพการทำงานเงียบและราบรื่นยิ่งขึ้น ซึ่งเป็นสิ่งสำคัญในสภาพแวดล้อมที่ไวต่อเสียงรบกวน

การเปรียบเทียบ: การห่อหุ้มสองชั้นกับเฟืองตัวหนอนมาตรฐาน

เมื่อเลือกกระปุกเกียร์ การทำความเข้าใจถึงความแตกต่างด้านประสิทธิภาพระหว่างเฟืองตัวหนอนทรงกระบอกแบบห่อหุ้มสองชั้นและแบบมาตรฐานถือเป็นสิ่งสำคัญ ตารางด้านล่างสรุปความแตกต่างที่สำคัญซึ่งส่งผลต่อความเหมาะสมในการใช้งาน

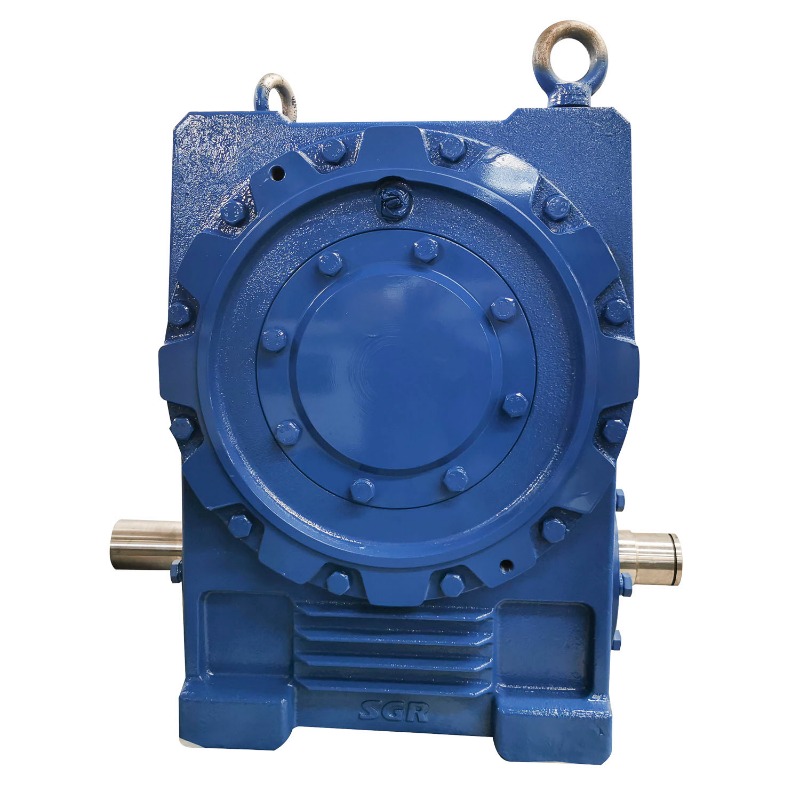

ตัวลดเกียร์หนอนห่อหุ้มคู่ประสิทธิภาพสูง

เพิ่มประสิทธิภาพด้วยการออกแบบเฟืองแบบห่อหุ้มสองชั้น

เพื่อดึงศักยภาพของก การออกแบบเกียร์แบบห่อหุ้มสองชั้น จะต้องพิจารณาปัจจัยหลายประการอย่างรอบคอบ การเพิ่มประสิทธิภาพไม่ได้เป็นเพียงการเลือกกระปุกเกียร์เท่านั้น มันเกี่ยวกับการบูรณาการเข้ากับระบบอย่างถูกต้อง การจัดตำแหน่ง การหล่อลื่น และการจัดการระบายความร้อนอย่างเหมาะสมเป็นสิ่งสำคัญอย่างยิ่งในการบรรลุประสิทธิภาพและอายุการใช้งานตามสัญญา การเพิกเฉยต่อประเด็นเหล่านี้สามารถลบล้างข้อดีโดยธรรมชาติของการออกแบบที่แข็งแกร่งนี้ได้

• การจัดตำแหน่งที่แม่นยำ: การวางแนวที่ไม่ถูกต้องเป็นสาเหตุหลักของความล้มเหลว หน่วยเหล่านี้จะต้องได้รับการติดตั้งด้วยความระมัดระวังอย่างยิ่งเพื่อให้แน่ใจว่าหนอนและเกียร์อยู่ในตำแหน่งที่เหมาะสมโดยสัมพันธ์กัน
• ระบบหล่อลื่นขั้นสูง: หน้าสัมผัสเลื่อนสูงทำให้เกิดความร้อน ระบบหล่อลื่นเฉพาะที่มีน้ำมันคุณภาพสูงและมีความหนืดสูงเป็นสิ่งจำเป็นในการลดแรงเสียดทาน กระจายความร้อน และป้องกันการสึกหรอ
• การจัดการความร้อน: สำหรับการทำงานที่มีโหลดสูงอย่างต่อเนื่อง อาจจำเป็นต้องใช้วิธีการระบายความร้อนภายนอก เช่น พัดลมหรือตัวแลกเปลี่ยนความร้อน เพื่อรักษาอุณหภูมิในการทำงานให้เหมาะสม
• การเลือกใช้วัสดุ: โดยทั่วไปตัวหนอนทำจากเหล็กชุบแข็ง ในขณะที่เฟืองมักทำจากโลหะผสมทองแดงที่นุ่มกว่าเพื่อจัดการลักษณะการเสียดสีและการสึกหรอได้อย่างมีประสิทธิภาพ

การใช้งานทางอุตสาหกรรมของกระปุกเกียร์หนอนสำหรับงานหนัก

ลักษณะที่แข็งแกร่งของ กระปุกเกียร์หนอนสำหรับงานหนัก ทำให้เป็นสิ่งที่ขาดไม่ได้ในอุตสาหกรรมที่อุปกรณ์ถูกผลักดันจนถึงขีดจำกัด ความสามารถในการให้แรงบิดมหาศาลในพื้นที่ขนาดเล็กและทนทานต่อแรงกระแทกกะทันหัน ทำให้เป็นรากฐานสำคัญของเครื่องจักรกลหนัก ตั้งแต่การเคลื่อนย้ายน้ำหนักอันมหาศาลในการขุดไปจนถึงการวางตำแหน่งที่แม่นยำในการบินและอวกาศ กระปุกเกียร์เหล่านี้คือฮีโร่ในการควบคุมการเคลื่อนไหวที่ไม่มีใครพูดถึง

• การทำเหมืองแร่และการแปรรูปแร่: ใช้ในไดรฟ์สายพานลำเลียง เครื่องบด และรอกที่ความน่าเชื่อถือภายใต้ภาระหนักมากไม่สามารถต่อรองได้
• อุปกรณ์ก่อสร้าง: จำเป็นสำหรับระบบขับเคลื่อนแบบสวิงของรถขุด กลไกการลำเลียงของเครน และถังผสมคอนกรีต
• การจัดการวัสดุ:
• โรงถลุงเหล็กและโรงรีด: ใช้งานในโต๊ะลูกกลิ้งและเครื่องมือควบคุมที่จัดการกับโลหะร้อนแดงภายใต้แรงมหาศาล
• การบินและอวกาศและการป้องกัน: พบได้ในระบบการยิงขีปนาวุธและกลไกการกำหนดตำแหน่งดาวเทียมที่ต้องการการเคลื่อนไหวที่แม่นยำภายใต้ความเครียดสูง

การเลือกกล่องเกียร์ลดแรงบิดสูง

การเลือกสิ่งที่ถูกต้อง กล่องเกียร์ลดแรงบิดสูง คือการตัดสินใจที่สำคัญซึ่งส่งผลต่อประสิทธิภาพ ต้นทุน และความน่าเชื่อถือของระบบทั้งหมดของคุณ กระบวนการคัดเลือกเป็นมากกว่าการตรวจสอบพิกัดแรงบิด และเกี่ยวข้องกับการพิจารณาข้อกำหนดการใช้งาน สภาพแวดล้อม และต้นทุนวงจรชีวิตแบบองค์รวม แนวทางที่เป็นระบบทำให้มั่นใจได้ว่าคุณจะได้รับกระปุกเกียร์ที่ไม่เพียงเพียงพอ แต่ยังเหมาะสมกับความต้องการเฉพาะของคุณอีกด้วย

• กำหนดลักษณะการโหลด: วิเคราะห์ลักษณะของโหลด (ค่าคงที่ ตัวแปร แรงกระแทก) ขนาด และแรงบิดสตาร์ทที่ต้องการ
• กำหนดอัตราส่วนการลดและความเร็วเอาต์พุต: คำนวณอัตราส่วนที่จำเป็นเพื่อให้ได้ความเร็วเอาท์พุตที่ต้องการจาก RPM ของมอเตอร์อินพุตของคุณ
• ประเมินสภาพแวดล้อม: พิจารณาปัจจัยต่างๆ เช่น อุณหภูมิโดยรอบ การมีฝุ่นหรือความชื้น และพื้นที่ว่างสำหรับการติดตั้ง
• ประเมินปัจจัยการบริการ: เลือกกระปุกเกียร์ที่มีปัจจัยการบริการที่คำนึงถึงการโอเวอร์โหลดที่อาจเกิดขึ้นและความรุนแรงของการใช้งานเสมอ
• พิจารณาต้นทุนตลอดอายุการใช้งาน: มองให้ไกลกว่าราคาซื้อเริ่มแรก ปัจจัยในการบำรุงรักษาที่คาดหวัง ประสิทธิภาพการใช้พลังงาน และต้นทุนเวลาเฉลี่ย

ข้อมูลจำเพาะที่สำคัญที่ต้องตรวจสอบ

เมื่อตรวจสอบเอกสารข้อมูลของผู้ผลิตสำหรับ ตัวลดความเร็วของเฟืองตัวหนอน โปรดใส่ใจกับข้อกำหนดสำคัญเหล่านี้อย่างใกล้ชิดเพื่อให้แน่ใจว่าเหมาะสมที่สุดกับการใช้งานของคุณ

คำถามที่พบบ่อย

อะไรคือความแตกต่างที่สำคัญระหว่างเฟืองตัวหนอนแบบห่อหุ้มเดี่ยวและแบบห่อสองชั้น?

ความแตกต่างพื้นฐานอยู่ที่เรขาคณิต ในชุดเฟืองตัวหนอนแบบห่อหุ้มเดี่ยว (หรือทรงกระบอก) มีเพียงเฟืองตัวหนอนเท่านั้นที่ถูกพันคอเพื่อพันรอบตัวหนอนทรงกระบอกบางส่วน ในก กระปุกเกียร์หนอนห่อหุ้มสองชั้น ทั้งหนอนและเกียร์ก็ถูกคอ สิ่งนี้จะสร้างตัวหนอนรูปนาฬิกาทรายที่พันรอบเฟือง และเฟืองที่ห่อหุ้มตัวหนอนไปพร้อม ๆ กัน การดำเนินการแบบห่อหุ้มสองชั้นนี้ส่งผลให้พื้นที่สัมผัสที่ใหญ่ขึ้นอย่างมากระหว่างฟันตาข่าย ซึ่งเป็นกุญแจสำคัญที่ทำให้มีความสามารถในการบิดและความทนทานที่สูงขึ้นเมื่อเปรียบเทียบกับการออกแบบแบบห่อหุ้มเดี่ยว

เหตุใดกระปุกเกียร์หนอนแบบห่อหุ้มสองชั้นจึงมีราคาแพงกว่า

ต้นทุนที่สูงขึ้นของ กระปุกเกียร์หนอนห่อหุ้มสองชั้น เป็นผลโดยตรงจากกระบวนการผลิตที่ซับซ้อน รูปทรงเรขาคณิตที่มีรูปทรงนาฬิกาทรายของทั้งตัวหนอนและเฟืองเป็นเรื่องยากมากที่จะผลิตได้ ต้องใช้เครื่องจักร CNC เฉพาะทางที่มีความแม่นยำและการควบคุมคุณภาพอย่างเข้มงวดเพื่อให้แน่ใจว่าส่วนประกอบทั้งสองจะประกบกันอย่างสมบูรณ์ในพื้นที่สัมผัสขนาดใหญ่ เวลาตัดเฉือน ความเชี่ยวชาญ และกระบวนการตรวจสอบเพิ่มเติมที่เกี่ยวข้องในการสร้างการดำเนินการคอนจูเกตที่แม่นยำนี้ส่งผลให้มีต้นทุนเริ่มต้นที่สูงกว่ากระปุกเกียร์หนอนมาตรฐาน แม้ว่าสิ่งนี้มักจะได้รับการพิสูจน์ด้วยประสิทธิภาพที่เหนือกว่าและอายุการใช้งานที่ยาวนานในการใช้งานที่มีความต้องการสูง

ฉันจะดูแลรักษาชุดขับเคลื่อนเฟืองตัวหนอนแบบห่อหุ้มสองชั้นได้อย่างไร

การดูแลรักษาก ไดรฟ์เกียร์หนอนห่อหุ้มสองชั้น มุ่งเน้นไปที่การหล่อลื่นที่เหมาะสมและการตรวจสอบสภาพ ประการแรก จำเป็นอย่างยิ่งที่จะต้องใช้ประเภทและความหนืดที่แน่นอนของน้ำมันหล่อลื่นที่ระบุโดยผู้ผลิต เนื่องจากหน้าสัมผัสการเลื่อนที่สูงนั้นขึ้นอยู่กับฟิล์มน้ำมันที่แข็งแกร่งโดยสิ้นเชิง ตรวจสอบระดับน้ำมันเป็นประจำ และมองหาสัญญาณของการปนเปื้อนหรือการเสื่อมสภาพ ประการที่สอง ตรวจสอบอุณหภูมิการทำงานและรับฟังการเปลี่ยนแปลงของเสียง เนื่องจากความร้อนสูงเกินไปหรือเสียงรบกวนที่ผิดปกติอาจบ่งบอกถึงการวางแนวที่ไม่ถูกต้อง การโอเวอร์โหลด หรือการหล่อลื่น สุดท้ายนี้ ปฏิบัติตามกำหนดการบำรุงรักษาเชิงป้องกันที่เข้มงวดสำหรับการเปลี่ยนถ่ายน้ำมันและการตรวจสอบ เพื่อจัดการกับการสึกหรอในเชิงรุกและรับประกันอายุการใช้งานสูงสุด

กล่องเกียร์ตัวหนอนสามารถใช้ในการหยุดหรือรับน้ำหนักได้หรือไม่?

ใช่ ข้อดีประการหนึ่งของการออกแบบเฟืองตัวหนอน รวมถึง ห่อหุ้มสองครั้ง คือความสามารถตามธรรมชาติในการป้องกันการขับขี่ถอยหลัง เนื่องจากแรงเสียดทานสูงและมุมเฉพาะของเกลียวหนอน ระบบจึงมักจะล็อคตัวเอง ซึ่งหมายความว่าแรงที่ใช้กับเพลาเอาท์พุต (เฟือง) ไม่สามารถขับเคลื่อนเพลาอินพุต (ตัวหนอน) กลับได้ คุณสมบัตินี้ทำให้ ตัวลดความเร็วของเฟืองตัวหนอนs ยอดเยี่ยมสำหรับการใช้งาน เช่น สายพานลำเลียงบนทางลาด รอก และลิฟต์ ซึ่งจำเป็นต้องมีกลไกการยึดที่ปลอดภัยเมื่อเกิดข้อผิดพลาด เพื่อป้องกันไม่ให้โหลดลดลงอย่างควบคุมไม่ได้หากไฟฟ้าดับ

อะไรคือสัญญาณของความล้มเหลวในกล่องเกียร์หนอนสำหรับงานหนัก?

ตระหนักถึงสัญญาณเริ่มต้นของความล้มเหลวใน กล่องเกียร์หนอนสำหรับงานหนัก สามารถป้องกันการหยุดทำงานอันร้ายแรงได้ ตัวชี้วัดหลัก ได้แก่ อุณหภูมิในการทำงานที่เพิ่มขึ้นอย่างเห็นได้ชัด ซึ่งมักชี้ถึงปัญหาการหล่อลื่นหรือการโอเวอร์โหลด เสียงที่ผิดปกติ เช่น การเสียดสี การกระแทก หรือการหอนมากเกินไป บ่งบอกถึงการสึกหรอ การเป็นรู หรือการวางแนวของฟันเฟืองที่ไม่ตรง การรั่วไหลของน้ำมันที่มองเห็นได้รอบๆ ซีล บ่งชี้ถึงความล้มเหลวของซีล ซึ่งอาจนำไปสู่การหล่อลื่นไม่เพียงพอ สุดท้ายนี้ การสูญเสียความแม่นยำของตำแหน่งหรือระยะฟันเฟืองที่เพิ่มขึ้น (การเคลื่อนไหวอย่างอิสระ) ในเพลาเอาท์พุตถือเป็นสัญญาณทางกลไกที่ชัดเจนของการสึกหรอภายในซึ่งต้องมีการตรวจสอบและบำรุงรักษาทันที
