การควบคุมความแม่นยำของการส่งพลังงาน: การออกแบบและกลยุทธ์การใช้งานของตัวลดเกียร์ดาวเคราะห์

แนวคิดพื้นฐานและหลักการทำงานของ เครื่องลดเกียร์ดาวเคราะห์

เครื่องลดเกียร์ของดาวเคราะห์หรือที่เรียกว่ากล่องเกียร์ของดาวเคราะห์เป็นอุปกรณ์ส่งสัญญาณที่แม่นยำและมีประสิทธิภาพสูง ฟังก์ชั่นหลักของพวกเขาคือการลดความเร็วและเพิ่มแรงบิด พวกเขาได้รับการตั้งชื่อตามโครงสร้างการส่งผ่าน "ดาวเคราะห์" ที่ไม่เหมือนใครซึ่งส่วนประกอบหลักหมุนไปรอบ ๆ อุปกรณ์กลางเหมือนกับดาวเคราะห์ที่โคจรรอบดวงอาทิตย์

องค์ประกอบหลักและฟังก์ชั่นของพวกเขา

ตัวลดเกียร์ดาวเคราะห์มาตรฐานประกอบด้วยสี่ส่วนหลัก-

1. อุปกรณ์ดวงอาทิตย์ - ตั้งอยู่ที่กึ่งกลางของระบบเกียร์มันเป็นเกียร์ขับรถ โดยทั่วไปจะเชื่อมต่อกับมอเตอร์หรือแหล่งพลังงานอื่น ๆ และทำหน้าที่เป็นอินพุตพลังงาน
2. เกียร์ดาวเคราะห์ - หลายเกียร์กระจายอย่างสม่ำเสมอรอบ ๆ เกียร์ดวงอาทิตย์ ติดตั้งบนพาหะของดาวเคราะห์พวกเขาหมุนบนแกนของตัวเองในขณะที่ยังหมุนรอบเกียร์ดวงอาทิตย์
3. ผู้ให้บริการดาวเคราะห์ - เฟรมเวิร์กที่ถือและเชื่อมต่อเกียร์ดาวเคราะห์ทั้งหมด มันเป็นจุดสิ้นสุดของเอาต์พุตของ เครื่องลดเกียร์ดาวเคราะห์ ส่งพลังโดยทำให้เกียร์ของดาวเคราะห์หมุนได้
4. วงแหวน - เกียร์วงแหวนภายในฟันที่ล้อมรอบเกียร์ดาวเคราะห์ทั้งหมด มันมักจะได้รับการแก้ไขและทำหน้าที่เป็นเกียร์ขับเคลื่อน

หลักการทำงาน

กระบวนการทำงานของตัวลดเกียร์ดาวเคราะห์สามารถสรุปได้ดังนี้-

1. อินพุตพลังงาน : มอเตอร์หรือแหล่งพลังงานอื่น ๆ ขับเคลื่อน อุปกรณ์ดวงอาทิตย์ เพื่อหมุนด้วยความเร็วสูง
2. ระบบส่งกำลัง : การหมุน อุปกรณ์ดวงอาทิตย์ ตาข่ายกับรอบ เกียร์ดาวเคราะห์ ทำให้พวกเขาหมุนบนแกนของตัวเอง
3. การหมุนและการปฏิวัติ : ตั้งแต่ วงแหวน ได้รับการแก้ไข เกียร์ดาวเคราะห์ ถูกผลักโดย อุปกรณ์ดวงอาทิตย์ ทำให้พวกเขาหมุนรอบแกนกลางของ Sun Gear ในขณะที่หมุนบนแกนของตัวเอง การปฏิวัติครั้งนี้ผลักดัน ผู้ให้บริการดาวเคราะห์ .
4. กำลังไฟ : ผู้ให้บริการดาวเคราะห์'s ความเร็วในการหมุนต่ำกว่า อุปกรณ์ดวงอาทิตย์'s ความเร็ว แต่แรงบิดของมันถูกขยาย ดังนั้น ผู้ให้บริการดาวเคราะห์ ทำหน้าที่เป็นจุดสิ้นสุดผลลัพธ์เพื่อให้ได้ผลของการลดความเร็วและการขยายแรงบิด

การเปรียบเทียบพารามิเตอร์: ดาวเคราะห์กับประเภทการส่งอื่น ๆ

เพื่อเน้นข้อดีของมันนี่คือการเปรียบเทียบสั้น ๆ ของ เครื่องลดเกียร์ดาวเคราะห์ ด้วยประเภทการส่งแบบดั้งเดิมอื่น ๆ เช่นตัวลดเกียร์เพลาขนานและไดรฟ์เกียร์หนอน

เครื่องลดเกียร์ดาวเคราะห์: Design, Applications, and Selection Guide

เครื่องลดเกียร์ของดาวเคราะห์ได้กลายเป็นองค์ประกอบหลักของระบบไดรฟ์ที่มีความแม่นยำที่ทันสมัยเนื่องจากโครงสร้างที่เป็นเอกลักษณ์และประสิทธิภาพที่ยอดเยี่ยม การทำความเข้าใจการออกแบบฟิลด์แอปพลิเคชันและวิธีการเลือกที่ถูกต้องเป็นสิ่งสำคัญสำหรับการรับรองการทำงานของอุปกรณ์ที่มีประสิทธิภาพและมั่นคง

กลยุทธ์การใช้งานสำหรับตัวลดเกียร์ดาวเคราะห์

ขอบคุณความแม่นยำสูงความหนาแน่นแรงบิดสูงและขนาดกะทัดรัด เครื่องลดเกียร์ดาวเคราะห์ มีบทบาทสำคัญในอุตสาหกรรมต่างๆ พื้นที่แอปพลิเคชันหลักของพวกเขา ได้แก่ :

• ไดรฟ์ที่แม่นยำ : ในอุปกรณ์ระบบอัตโนมัติเครื่องมือเครื่องซีเอ็นซีข้อต่อหุ่นยนต์อุปกรณ์การแพทย์และเครื่องจักรการพิมพ์ เครื่องลดเกียร์ดาวเคราะห์s ใช้เพื่อให้ได้ความเร็วและการควบคุมตำแหน่งที่แม่นยำ แบ็คแลชต่ำและความแข็งแกร่งสูงเป็นกุญแจสำคัญในการสร้างความมั่นใจว่าวิถีการเคลื่อนที่ที่แม่นยำและความแม่นยำในการวางตำแหน่งที่ทำซ้ำได้
• แอปพลิเคชันที่ใช้งานหนัก : ในอุปกรณ์ที่ต้องการทนต่อแรงบิดมหาศาลเช่นในโลหะวิทยาการทำเหมืองเครื่องจักรก่อสร้าง (เช่นเครนรถปั้นจั่นขุด) และกังหันลม เครื่องลดเกียร์ดาวเคราะห์s สามารถส่งพลังงานมหาศาลได้อย่างน่าเชื่อถือในขณะที่ลดขนาดและปรับปรุงประสิทธิภาพของอุปกรณ์โดยรวม
• แอปพลิเคชันสภาพแวดล้อมพิเศษ : ออกแบบมาเป็นพิเศษบางอย่าง เครื่องลดเกียร์ดาวเคราะห์s สามารถปรับให้เข้ากับสภาพแวดล้อมที่รุนแรง ตัวอย่างเช่นแบบจำลองที่มีแมวน้ำพิเศษและน้ำมันหล่อลื่นสามารถทำงานได้อย่างเสถียรในสภาพที่รุนแรงเช่นอุณหภูมิสูงอุณหภูมิต่ำสุญญากาศหรือห้องทำความสะอาดเพื่อให้มั่นใจถึงความต่อเนื่องของสายการผลิต

คู่มือการเลือกสำหรับ เครื่องลดเกียร์ดาวเคราะห์

การเลือกด้านขวา เครื่องลดเกียร์ดาวเคราะห์ เป็นกุญแจสำคัญในการสร้างความมั่นใจว่าประสิทธิภาพและอายุยืน นี่คือพารามิเตอร์หลักและขั้นตอนที่ต้องพิจารณาในระหว่างการเลือก:

1. การพิจารณาพารามิเตอร์ประสิทธิภาพ
   • อัตราส่วน : กำหนดโดยเอาต์พุตที่ต้องการและความเร็วอินพุต มันมักจะแสดงเป็นอัตราส่วนจำนวนเต็ม (เช่น 3: 1, 5: 1, 10: 1)
   • แรงบิด : maximum output torque that the เครื่องลดเกียร์ดาวเคราะห์ สามารถจัดการได้อย่างต่อเนื่องและปลอดภัยภายใต้เงื่อนไขที่ได้รับการจัดอันดับ แรงบิดในการทำงานที่ต้องการควรน้อยกว่าหรือเท่ากับค่านี้
   • ฟันเฟือง : angle of free rotation of the output shaft when the input shaft is fixed. It is a crucial indicator of transmission accuracy. Precision applications often require very low backlash, down to a few arc-minutes or even less.
   • ความเร็วในการจัดอันดับ : output speed at which the reducer can operate stably for extended periods under rated torque.
   • ประสิทธิภาพ : ratio of output power to input power, representing energy loss. The efficiency of a single-stage เครื่องลดเกียร์ดาวเคราะห์ โดยทั่วไปจะสูงมาก (> 97%)
2. วิธีการติดตั้งและอินเทอร์เฟซ
   • หน้าแปลนและเพลาอินพุต : ต้องตรงกับหน้าแปลนติดตั้งของมอเตอร์และเส้นผ่านศูนย์กลางเพลา ประเภทอินเทอร์เฟซทั่วไป ได้แก่ เพลาทรงกระบอก, spline หรือเพลาคีย์
   • อินเทอร์เฟซ End Output : เลือกแบบฟอร์มเอาต์พุตที่เหมาะสมตามข้อกำหนดการโหลดเช่นเพลาเอาต์พุตที่เป็นของแข็งเพลากลวงที่มีกุญแจหรือเอาต์พุตที่ติดตั้งบนหน้าแปลน
3. ปัจจัยด้านสิ่งแวดล้อม
   • อุณหภูมิการทำงาน : ยืนยันว่าตัวลดสามารถทำงานได้อย่างเสถียรภายในช่วงอุณหภูมิโดยรอบที่คาดไว้และหากจำเป็นให้เลือกน้ำมันหล่อลื่นอุณหภูมิสูงหรือต่ำ
   • การจัดอันดับการป้องกันการเข้า (IP) : เลือกไฟล์ เครื่องลดเกียร์ดาวเคราะห์ ด้วยการจัดอันดับ IP ที่เหมาะสมขึ้นอยู่กับสภาพฝุ่นและความชื้นของสภาพแวดล้อมการทำงานเพื่อปกป้องส่วนประกอบภายในจากความเสียหาย

การเปรียบเทียบพารามิเตอร์ตัวลดเกียร์ของดาวเคราะห์

เพื่อช่วยให้เข้าใจว่าข้อกำหนดที่แตกต่างกันของ เครื่องลดเกียร์ดาวเคราะห์ ตอบสนองความต้องการที่แตกต่างกันนี่คือการเปรียบเทียบพารามิเตอร์สำคัญ:

การเพิ่มประสิทธิภาพประสิทธิภาพและแนวโน้มอุตสาหกรรม

การพัฒนาในอนาคตของเทคโนโลยีเครื่องลดเกียร์ของดาวเคราะห์นั้นเชื่อมโยงกับความต้องการประสิทธิภาพความฉลาดและความยั่งยืนที่มีประสิทธิภาพสูงและความยั่งยืน Shanghai SGR อุตสาหกรรมเครื่องจักรกลหนัก, เส้นทางการพัฒนาของ จำกัด ยืนยันแนวโน้มเหล่านี้โดยเฉพาะอย่างยิ่งใน ความกะทัดรัด, โมดูลาร์, การสั่นสะเทือนต่ำ, เสียงต่ำ , และ high-end R&D .

กลยุทธ์ในการเพิ่มประสิทธิภาพประสิทธิภาพการลดเกียร์ของดาวเคราะห์

เพื่อตอบสนองความต้องการของความแม่นยำที่สูงขึ้นในการใช้งานอุตสาหกรรมการเพิ่มประสิทธิภาพประสิทธิภาพของประสิทธิภาพของ เครื่องลดเกียร์ดาวเคราะห์ มุ่งเน้นไปที่ด้านต่อไปนี้:

1. การออกแบบแบบแยกส่วนและเป็นมาตรฐาน :
   • กลยุทธ์ : โดยการออกแบบองค์ประกอบหลักของ เครื่องลดเกียร์ดาวเคราะห์ (เช่นชุดเกียร์ที่อยู่อาศัย) ในแบบแยกส่วนผลิตภัณฑ์ที่มีอัตราส่วนเกียร์แรงบิดและวิธีการติดตั้งที่แตกต่างกันสามารถประกอบได้อย่างรวดเร็ว สิ่งนี้จะสั้นลงเวลาในการปรับแต่งและลดต้นทุนการผลิต Shanghai SGR Heavy Industry Machinery Co. , Ltd. เป็นไปตามแนวโน้มอุตสาหกรรมนี้รวมแนวคิดนี้เข้ากับสายผลิตภัณฑ์เพื่อปรับปรุงประสิทธิภาพการผลิตและการตอบสนองของตลาด
   • พารามิเตอร์ Comparison : การออกแบบแบบแยกส่วนมีข้อได้เปรียบที่สำคัญใน เวลาจัดส่ง และ ค่าใช้จ่าย เมื่อเทียบกับการปรับแต่งเต็มรูปแบบ

     	ผลิตภัณฑ์แบบแยกส่วน	ผลิตภัณฑ์ที่กำหนดเอง
     	เวลาจัดส่งสั้นราคาลดลง .	เวลาจัดส่งนานขึ้นราคาที่สูงขึ้น .

2. เทคโนโลยีการลดเสียงรบกวนและการสั่นสะเทือน :
   • กลยุทธ์ : ลดเสียงรบกวนและการสั่นสะเทือนของ เครื่องลดเกียร์ดาวเคราะห์ เป็นกุญแจสำคัญในการเพิ่มประสิทธิภาพและประสบการณ์ผู้ใช้ สิ่งนี้สามารถทำได้โดยการเพิ่มประสิทธิภาพโปรไฟล์ฟันเกียร์โดยใช้กระบวนการบดที่มีความแม่นยำสูง (เช่นเครื่องบดโปรไฟล์ที่ซับซ้อนสี่แกนของเซี่ยงไฮ้ SGR) และเลือกวัสดุที่อยู่อาศัยประสิทธิภาพสูงและโครงสร้างการทำให้หมาด ๆ การประกอบที่แม่นยำและการปรับสมดุลยังช่วยลดแหล่งที่มาของการสั่นสะเทือนได้อย่างมีประสิทธิภาพ
   • การเปรียบเทียบเทคโนโลยี :

     	เกียร์เดือยมาตรฐาน	เกียร์ขดลวด	เกียร์พื้นดินที่แม่นยำ
     	เสียงรบกวนและการสั่นสะเทือนใหญ่ขึ้น เหมาะสำหรับการใช้งานที่มีความต้องการเสียงรบกวนต่ำ	เสียงรบกวนและการสั่นสะเทือนเล็กลง ความสามารถในการโหลดที่สูงขึ้นเหมาะสำหรับการใช้งานที่มีแรงบิดสูงและมีความแม่นยำสูง	เสียงรบกวนและการสั่นสะเทือนต่ำมาก ความแม่นยำสูงสุดเป็นตัวแทนของเทคโนโลยีหลักสำหรับผู้ผลิตระดับสูงเช่นเซี่ยงไฮ้ SGR

แนวโน้มในอนาคตใน เครื่องลดเกียร์ดาวเคราะห์ เทคโนโลยี

ขึ้นอยู่กับการพัฒนาของ บริษัท Shanghai SGR Heavy Industry Machinery Co. , Ltd. แนวโน้มหลักในอนาคตในอุตสาหกรรม ได้แก่ :

1. ความฉลาดและการทำให้เป็นดิจิทัล :
   • แนวโน้ม : อนาคต เครื่องลดเกียร์ดาวเคราะห์s จะเป็นมากกว่าส่วนประกอบเชิงกลที่เรียบง่าย โดยการรวมเซ็นเซอร์พวกเขาสามารถตรวจสอบอุณหภูมิการสั่นสะเทือนและสถานะการหล่อลื่นของตนเองในเวลาจริงและอัปโหลดข้อมูลไปยังคลาวด์เพื่อการวิเคราะห์ สิ่งนี้จะเปิดใช้งาน การบำรุงรักษาทำนาย ให้คำเตือนล่วงหน้าก่อนที่จะเกิดความล้มเหลวและป้องกันการหยุดทำงานที่มีค่าใช้จ่ายสูง
   • เกี่ยวข้องกับเซี่ยงไฮ้ SGR : company's use of power and efficiency test systems for gearboxes is a crucial step toward digitalization and performance validation, laying the data foundation for future intelligence.
2. การรวมที่มีน้ำหนักเบาและสูง :
   • แนวโน้ม : เนื่องจากอุปกรณ์หุ่นยนต์และระบบอัตโนมัติต้องการขนาดที่เล็กลงและมีน้ำหนักลดลง เครื่องลดเกียร์ดาวเคราะห์s กำลังพัฒนาให้มีขนาดกะทัดรัดและเบาขึ้น วัสดุใหม่กระบวนการผลิต (เช่นเทคโนโลยีการขึ้นรูปแบบบูรณาการ) และการออกแบบโครงสร้างที่ดีที่สุดจะช่วยให้ตัวลดการลดขนาดและน้ำหนักที่เบาลงในขณะที่ยังคงความสามารถในการโหลดสูง
3. High-Precision Manufacturing and R&D :
   • แนวโน้ม : ความแม่นยำสูงเป็นแกนหลักของก เครื่องลดเกียร์ดาวเคราะห์'s ความสามารถในการแข่งขัน การมีอุปกรณ์ขั้นสูงเช่นเวิร์ม Toroidal และเครื่องวัด Toroidal ที่สร้างสรรค์ในประเทศและทีม R&D ที่ประกอบด้วยปริญญาเอกและวิศวกรอาวุโสเป็นกุญแจสำคัญในการปรับปรุงความแม่นยำของผลิตภัณฑ์และการสร้างคูเมืองเทคโนโลยี ความสำเร็จของ Shanghai SGR Havy Industry Machinery Co. , Ltd. เป็นเครื่องพิสูจน์ถึงการลงทุนระยะยาวในอุปกรณ์และความสามารถระดับสูง

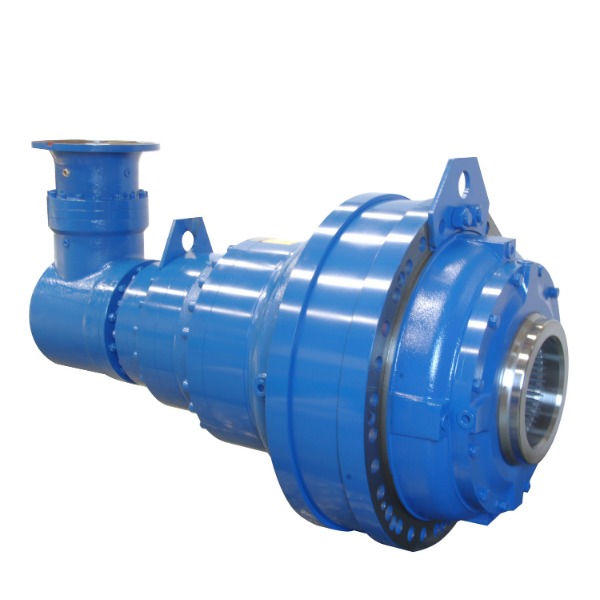

Flange Input Agine Big Output Torque Planetary Planetary พร้อมมอเตอร์
