ตัวลดเกียร์ดาวเคราะห์: การออกแบบแอปพลิเคชันและคู่มือการเลือก

ก เครื่องลดเกียร์ดาวเคราะห์ งาน?

เครื่องลดเกียร์ของดาวเคราะห์หรือที่รู้จักกันในชื่อระบบเกียร์ Epicyclic ประกอบด้วยสามส่วนประกอบหลัก ได้แก่ Sun Gear, Planet Gears และ Ring Gear Sun Gear ตั้งอยู่ที่กึ่งกลางในขณะที่เกียร์ดาวเคราะห์หลายตัวหมุนไปรอบ ๆ มันทั้งหมดอยู่ในเกียร์วงแหวน การจัดเรียงขนาดกะทัดรัดนี้ให้ข้อได้เปรียบหลายประการผ่านระบบเกียร์แบบดั้งเดิม

• Sun Gear ทำหน้าที่เป็นอินพุตโดยทั่วไปจะเชื่อมต่อกับเพลามอเตอร์
• Planet Gears Mesh พร้อมกันทั้ง Sun และ Ring Gears
• ผู้ให้บริการที่ถือเกียร์ดาวเคราะห์ทำหน้าที่เป็นเอาต์พุต
• สามารถแก้ไขเฟืองวงแหวนได้ทำหน้าที่เป็นอินพุตหรือเอาต์พุตขึ้นอยู่กับการกำหนดค่า

เมื่อเทียบกับตัวลดเฟืองเพลาขนาน เครื่องลดเกียร์ดาวเคราะห์ ให้ความหนาแน่นแรงบิดที่สูงขึ้นการกระจายโหลดที่ดีขึ้นและขนาดที่กะทัดรัดมากขึ้น โหลดได้รับการแชร์ระหว่างเกียร์ดาวเคราะห์หลายตัวทำให้มีความจุแรงบิดมากขึ้นในแพ็คเกจที่เล็กกว่า

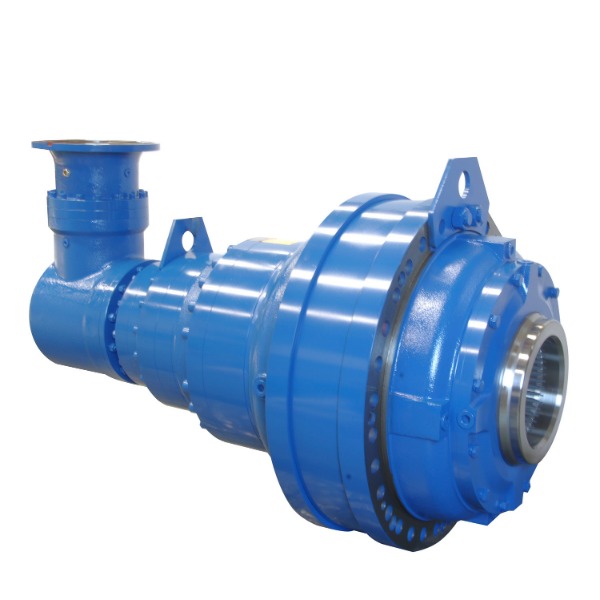

Flange Input Aglue Big Output Torque Planetary Gearbox พร้อมมอเตอร์

ข้อดีของระบบเกียร์ดาวเคราะห์

สถาปัตยกรรมที่เป็นเอกลักษณ์ของระบบเกียร์ดาวเคราะห์ให้ประโยชน์ด้านประสิทธิภาพหลายประการ:

• ความหนาแน่นแรงบิดสูง: Planet Gears หลายตัวแบ่งปันโหลดทำให้แรงบิดมากขึ้นในพื้นที่น้อยลง
• การออกแบบขนาดกะทัดรัด: การจัดเรียงแบบศูนย์กลางส่งผลให้รอยเท้าขนาดเล็กลง
• ประสิทธิภาพสูง: โดยทั่วไป 95-98% ต่อขั้นตอนเนื่องจากการแยกพลังงาน
• ความแข็งแกร่งที่ยอดเยี่ยม: จุดสัมผัสหลายจุดให้ความแข็ง
• การสั่นสะเทือนต่ำ: กองกำลังที่สมดุลลดการสั่นสะเทือนและเสียงรบกวน

การเลือกสิทธิ์ อัตราส่วนกระปุกเกียร์ดาวเคราะห์ สำหรับใบสมัครของคุณ

การเลือกอัตราส่วนเกียร์ที่เหมาะสมเป็นสิ่งสำคัญสำหรับประสิทธิภาพที่ดีที่สุด อัตราส่วนกำหนดความสัมพันธ์ระหว่างความเร็วอินพุตและแรงบิดเอาต์พุต อัตราส่วนทั่วไปมีตั้งแต่ 3: 1 ถึง 100: 1 สำหรับการออกแบบขั้นตอนเดียวโดยมีหน่วยหลายขั้นตอนที่เสนออัตราส่วนสูงถึง 10,000: 1

ปัจจัยที่มีผลต่อการเลือกอัตราส่วน

ข้อควรพิจารณาหลายประการมีอิทธิพลต่ออุดมคติ อัตราส่วนกระปุกเกียร์ดาวเคราะห์ สำหรับแอปพลิเคชัน:

• ความเร็วและแรงบิดที่จำเป็น
• พลังงานอินพุตและความเร็วที่มีอยู่
• ข้อกำหนดการตอบสนองแบบไดนามิก
• เป้าหมายประสิทธิภาพ
• ข้อ จำกัด พื้นที่ทางกายภาพ

ตารางเปรียบเทียบอัตราส่วน

เคล็ดลับการบำรุงรักษาสำหรับ เครื่องลดเกียร์ดาวเคราะห์s ในการใช้งานอุตสาหกรรม

การบำรุงรักษาที่เหมาะสมจะขยายอายุการใช้งานของการบริการอย่างมีนัยสำคัญ เครื่องลดเกียร์ดาวเคราะห์ in industrial applications - ระบบเหล่านี้มักจะทำงานภายใต้เงื่อนไขที่ต้องการทำให้การดูแลเป็นประจำ

ขั้นตอนการบำรุงรักษาตามปกติ

โปรแกรมการบำรุงรักษาที่ครอบคลุมควรรวมถึง:

• การตรวจสอบการหล่อลื่นปกติและการเปลี่ยนแปลง
• การตรวจสอบการสั่นสะเทือน
• การตรวจสอบความร้อน
• การตรวจสอบแรงบิดโบลต์
• การตรวจสอบความสมบูรณ์ของตราประทับ

โหมดความล้มเหลวทั่วไปและการป้องกัน

การทำความเข้าใจกลไกความล้มเหลวทั่วไปช่วยป้องกันการหยุดทำงาน:

การเปรียบเทียบ Planetary Gear Reducer เทียบกับ Harmonic Drive เทคโนโลยี

เมื่อเลือกระบบลดความแม่นยำวิศวกรมักจะเปรียบเทียบ Planetary Gear Reducer เทียบกับ Harmonic Drive การแก้ปัญหา แต่ละเทคโนโลยีมีลักษณะที่แตกต่างกันเหมาะกับแอพพลิเคชั่นที่แตกต่างกัน

การเปรียบเทียบประสิทธิภาพ

ความแตกต่างที่สำคัญระหว่างสองเทคโนโลยี:

• ฟันเฟือง: ไดรฟ์ฮาร์มอนิกเสนอแบคแลชใกล้ศูนย์ในขณะที่ระบบดาวเคราะห์มักจะมี arc-min 1-10
• ความแข็ง: เกียร์ดาวเคราะห์ให้ความแข็งบิดสูงขึ้น
• ประสิทธิภาพ: ระบบดาวเคราะห์โดยทั่วไปมีประสิทธิภาพมากขึ้น (95-98% เทียบกับ 80-90%)
• ขนาด: ไดรฟ์ฮาร์มอนิกสามารถมีขนาดกะทัดรัดมากขึ้นสำหรับอัตราส่วนที่เท่ากัน

ความเหมาะสมของแอปพลิเคชัน

ความเข้าใจ ฟันเฟืองในระบบเกียร์ดาวเคราะห์

ฟันเฟืองในระบบเกียร์ดาวเคราะห์ หมายถึงการเคลื่อนไหวเล็กน้อยระหว่างฟันเกียร์เมื่อเปลี่ยนทิศทาง ในขณะที่ฟันเฟืองบางตัวหลีกเลี่ยงไม่ได้จำนวนมากเกินไปอาจทำให้เกิดข้อผิดพลาดในการวางตำแหน่งและการสั่นสะเทือน

สาเหตุของแบ็คแลช

มีหลายปัจจัยที่นำไปสู่ระบบฟันเฟือง:

• ความคลาดเคลื่อนการผลิต
• กวาดฟันฟันเกียร์
• การฝึกปรือ
• รูปแบบการประกอบ
• สวมใส่เมื่อเวลาผ่านไป

การลดฟันเฟืองในแอปพลิเคชันที่มีความแม่นยำ

เทคนิคในการลดฟันเฟืองรวมถึง:

การเลือก กล่องเกียร์ดาวเคราะห์ที่มีความแม่นยำสูง สำหรับหุ่นยนต์

ความต้องการแอปพลิเคชันหุ่นยนต์ กล่องเกียร์ดาวเคราะห์ที่มีความแม่นยำสูง ที่รวมความแม่นยำความแข็งและขนาดกะทัดรัด ระบบเหล่านี้มักจะต้องจัดการกับโหลดแบบไดนามิกในขณะที่ยังคงความสามารถในการทำซ้ำตำแหน่ง

เกณฑ์การเลือกที่สำคัญสำหรับหุ่นยนต์

ข้อควรพิจารณาที่สำคัญเมื่อระบุกระปุกเกียร์สำหรับแอปพลิเคชันหุ่นยนต์:

• ความแข็งของแรงบิด
• ข้อมูลจำเพาะของแบ็คแลช
• ประสิทธิภาพด้วยความเร็วในการทำงาน
• น้ำหนักและความเฉื่อย
• การปิดผนึกสิ่งแวดล้อม

ข้อกำหนดด้านประสิทธิภาพตามประเภทหุ่นยนต์
