แนวโน้มตลาดตัวลดเกียร์หนอนในปี 2569

เนื่องจากเครื่องจักรอุตสาหกรรมยังคงก้าวไปสู่ประสิทธิภาพที่สูงขึ้น ความสามารถในการรับน้ำหนักที่มากขึ้น และระบบส่งกำลังที่มีขนาดกะทัดรัดมากขึ้น ตัวลดเกียร์หนอนจึงยังคงเป็นโซลูชันการส่งกำลังที่สำคัญสำหรับการใช้งานหนักและมีอัตราส่วนสูง

A ตัวลดเกียร์หนอน แปลงอินพุตมอเตอร์ความเร็วสูงเป็นเอาต์พุตแรงบิดที่ความเร็วต่ำและสูงกว่าผ่านการโต้ตอบระหว่างเพลาตัวหนอนและล้อตัวหนอน เมื่อเปรียบเทียบกับโซลูชันระบบส่งกำลังทั่วไปหลายตัว กระปุกเกียร์หนอน มีคุณค่าสำหรับโครงสร้างที่กะทัดรัด อัตราการลดสูง การทำงานที่ราบรื่น และคุณลักษณะการล็อคตัวเองภายใต้เงื่อนไขการออกแบบที่เหมาะสม

ในเวลาเดียวกัน เทคโนโลยีเฟืองตัวหนอนทรงกระบอกแบบเดิมๆ เผชิญกับความท้าทายที่เพิ่มขึ้นในการใช้งานที่ต้องการแรงบิดที่สูงขึ้น อายุการใช้งานที่ยาวนานขึ้น และประสิทธิภาพการส่งผ่านที่ดีขึ้น

นี่คือเหตุผลหนึ่งว่าทำไม กระปุกเกียร์หนอนห่อหุ้มสองชั้น กำลังดึงดูดความสนใจเพิ่มขึ้นในระบบส่งกำลังทางอุตสาหกรรม

ด้วยประสบการณ์มากกว่าทศวรรษในด้านเทคโนโลยีการส่งผ่านเฟืองตัวหนอน Shanghai SGR Heavy Industry Machinery Co., Ltd. ได้พัฒนากระปุกเกียร์ตัวหนอนแบบห่อหุ้มสองชั้นซีรีส์ C เพื่อมอบโซลูชันการส่งกำลังแรงบิดสูงสำหรับการใช้งานในอุตสาหกรรมที่มีความต้องการสูง

1. ตลาดที่เปลี่ยนแปลงสำหรับตัวลดเกียร์หนอนอุตสาหกรรม

ตัวลดเกียร์หนอนถูกนำมาใช้กันอย่างแพร่หลายในภาคอุตสาหกรรมที่ต้องการการลดความเร็ว การเพิ่มแรงบิด การติดตั้งที่กะทัดรัด และการส่งกำลังที่เชื่อถือได้

การใช้งานทั่วไปได้แก่: อุปกรณ์ขนถ่ายวัสดุ สายพานลำเลียง เครื่องจักรสำหรับยกและยก อุปกรณ์ทำเหมือง เครื่องจักรโลหะ เครื่องผสมอุตสาหกรรม อุปกรณ์ทางทะเล เครื่องจักรบรรจุภัณฑ์ สายการผลิต และเครื่องจักรอุตสาหกรรมงานหนัก

เนื่องจากอุปกรณ์ทางอุตสาหกรรมมีขนาดใหญ่ขึ้นและเป็นอัตโนมัติมากขึ้น ผู้ผลิตกระปุกเกียร์จึงเผชิญกับข้อกำหนดที่มีความต้องการเพิ่มมากขึ้น

ลูกค้าไม่ได้มองหาเพียงตัวลดความเร็วหนอนพื้นฐานอีกต่อไป พวกเขาต้องการมากขึ้นเรื่อยๆ: แรงบิดเอาท์พุตที่สูงขึ้น, ความสามารถในการรับน้ำหนักที่มากขึ้น, อายุการใช้งานที่ยาวนานขึ้น, การทำงานที่มั่นคงภายใต้การทำงานต่อเนื่อง, การสั่นสะเทือนและเสียงรบกวนที่ลดลง, การกำหนดค่าการติดตั้งที่ยืดหยุ่น, ประสิทธิภาพการส่งผ่านที่ดีขึ้น และการจัดเตรียมอินพุตและเอาท์พุตแบบกำหนดเอง

ข้อกำหนดเหล่านี้กำลังผลักดันการพัฒนาเทคโนโลยีการส่งผ่านเฟืองตัวหนอนที่มีประสิทธิภาพสูงขึ้น

ในบรรดาสิ่งเหล่านั้น กล่องเกียร์ตัวหนอนแบบห่อหุ้มสองชั้น ได้กลายเป็นโซลูชันที่สำคัญสำหรับการใช้งานที่ตัวลดเฟืองตัวหนอนทรงกระบอกแบบธรรมดาอาจไม่สามารถให้ความสามารถในการรับน้ำหนักที่เพียงพอ

2. กล่องเกียร์หนอนแบบห่อหุ้มสองชั้นคืออะไร?

A กระปุกเกียร์หนอนห่อหุ้มสองชั้น เป็นเกียร์ตัวหนอนชนิดพิเศษที่ออกแบบมาเพื่อเพิ่มพื้นที่สัมผัสระหว่างตัวหนอนและล้อตัวหนอน

ในชุดเฟืองตัวหนอนทรงกระบอกทั่วไป โดยทั่วไปแล้วตัวหนอนจะมีรูปทรงทรงกระบอก ในขณะที่ล้อตัวหนอนได้รับการออกแบบให้พันรอบตัวหนอนบางส่วน

ในระบบเฟืองตัวหนอนแบบห่อหุ้มสองชั้น ทั้งเฟืองตัวหนอนและเฟืองตัวหนอนมีรูปทรงแบบห่อหุ้ม หนอนมีลักษณะคล้ายนาฬิกาทราย ช่วยให้กงล้อหนอนล้อมรอบตัวหนอนได้อย่างมีประสิทธิภาพมากขึ้น

รูปทรงนี้สร้างพื้นที่หน้าสัมผัสที่มีประสิทธิภาพมากขึ้น และช่วยให้ฟันหลายซี่มีส่วนร่วมในการส่งน้ำหนักพร้อมกัน

เป็นผลให้ระบบส่งกำลังสามารถกระจายโหลดได้ดีขึ้นและมีความสามารถในการส่งแรงบิดสูงขึ้น

ข้อมูลทางเทคนิคของ SGR อธิบายถึงระบบส่งกำลังเฟืองตัวหนอน C Series แบบห่อหุ้มสองชั้นว่าเป็นระบบตาข่ายแบบหลายฟัน โดยตัวหนอนผลิตจากวัสดุ 20CrMnTi ที่แข็งตัว และล้อตัวหนอนทำจากโลหะผสมทองแดงประสิทธิภาพสูง

การออกแบบนี้มีประโยชน์อย่างยิ่งสำหรับเครื่องจักรอุตสาหกรรมที่ทำงานภายใต้ภาระสูงและสภาพการทำงานที่มีความต้องการสูง

3. เหตุใดเทคโนโลยีเฟืองตัวหนอนแบบห่อหุ้มสองชั้นจึงมีความสำคัญ

ข้อได้เปรียบที่สำคัญของกระปุกเกียร์หนอนแบบห่อหุ้มสองชั้นนั้นไม่ได้เป็นเพียงโครงสร้างของมันเท่านั้น แต่ยังรวมถึงวิธีที่โครงสร้างเปลี่ยนการกระจายโหลดของเกียร์ด้วย

พื้นที่ติดต่อที่ใหญ่ขึ้น

โปรไฟล์ฟันที่ห่อหุ้มจะเพิ่มพื้นที่สัมผัสระหว่างตัวหนอนและล้อตัวหนอน

แทนที่จะมุ่งเน้นการรับน้ำหนักไปที่พื้นที่หน้าสัมผัสที่ค่อนข้างจำกัด ฟันหลายซี่สามารถมีส่วนร่วมในการส่งแรงบิดได้

ซึ่งจะช่วยกระจายน้ำหนักได้อย่างมีประสิทธิภาพมากขึ้น และลดความเครียดของฟันเฉพาะจุดได้

ความจุแรงบิดที่สูงขึ้น

สำหรับเครื่องจักรที่ใช้งานหนัก แรงบิดเอาต์พุตเป็นหนึ่งในพารามิเตอร์การเลือกกระปุกเกียร์ที่สำคัญที่สุด

กลุ่มผลิตภัณฑ์ C Series ของ SGR ประกอบด้วยกระปุกเกียร์หนอนห่อหุ้มสองชั้นที่มีข้อกำหนดแรงบิดเอาท์พุตสูงถึง 160,000 N·m ขึ้นอยู่กับการกำหนดค่า

ทำให้เทคโนโลยีนี้เหมาะสำหรับการใช้งานที่ต้องการแรงบิดสูงและความเร็วเอาต์พุตค่อนข้างต่ำ

ปรับปรุงความต้านทานการสึกหรอ

การเลือกใช้วัสดุและการบำบัดความร้อนก็มีความสำคัญต่ออายุการใช้งานกระปุกเกียร์หนอนเช่นกัน

SGR ใช้ 20CrMnTi สำหรับส่วนประกอบตัวหนอน และใช้โลหะผสมทองแดงประสิทธิภาพสูงสำหรับล้อตัวหนอน ตัวหนอนจะต้องผ่านกระบวนการคาร์บูไรซิ่ง การชุบแข็ง และการบดที่แม่นยำ เพื่อปรับปรุงความแข็งของพื้นผิวและความต้านทานการสึกหรอ

ตามข้อมูลผลิตภัณฑ์ของ SGR ความแข็งของฟันหนอนสามารถเข้าถึง HRC 58–62

การผสมผสานระหว่างเหล็กชุบแข็งและโลหะผสมทองแดงมีวัตถุประสงค์เพื่อสร้างสมดุลที่เหมาะสมระหว่างความแข็งแรง ความต้านทานการสึกหรอ และหน้าสัมผัสการเลื่อนที่เชื่อถือได้

การทำงานที่ราบรื่นและมีเสถียรภาพ

ระบบส่งกำลังของเฟืองตัวหนอนเหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการการลดความเร็วอย่างราบรื่น

ลักษณะการพันฟันแบบหลายฟันของเฟืองตัวหนอนแบบห่อหุ้มสองชั้นสามารถปรับปรุงการกระจายโหลดและช่วยให้การส่งผ่านมีเสถียรภาพ

ทำให้เทคโนโลยีนี้เหมาะสำหรับเครื่องจักรอุตสาหกรรมที่ต้องการควบคุมการสั่นสะเทือน เสียง และการกระแทกทางกล

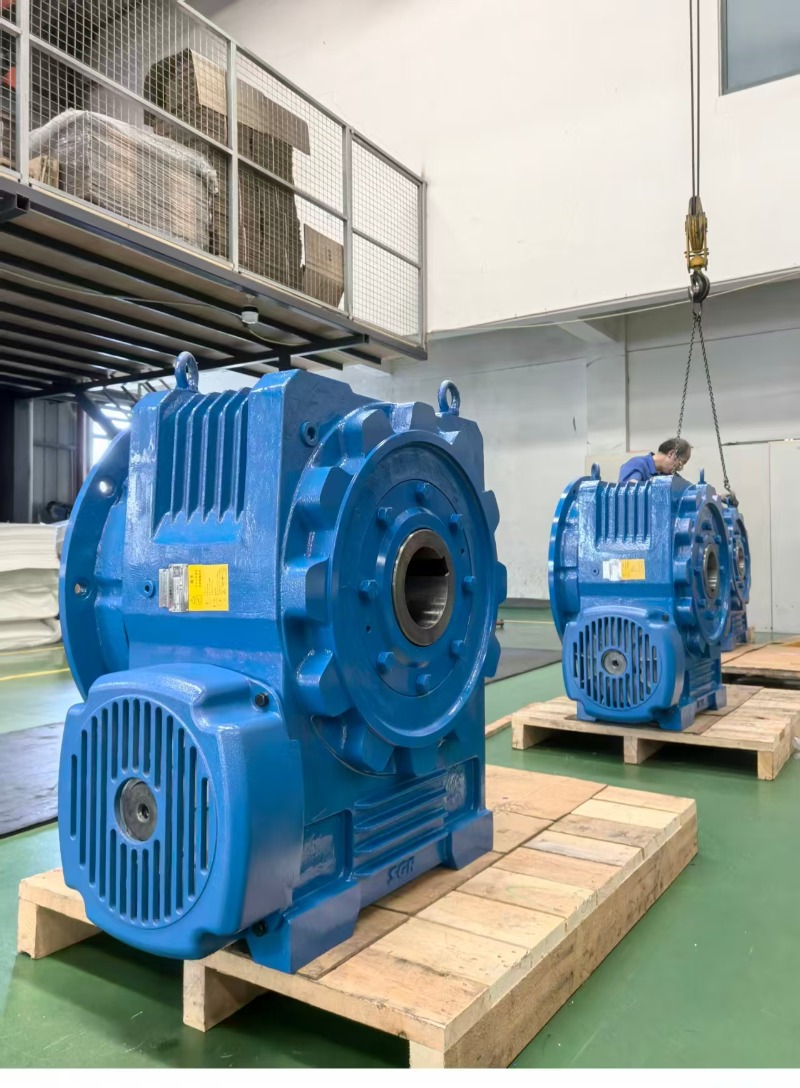

4. กล่องเกียร์หนอนแบบห่อหุ้มสองชั้น SGR ซีรี่ส์ C

SGR ได้พัฒนากระปุกเกียร์หนอนห่อหุ้มสองชั้นซีรีส์ C เพื่อเป็นโซลูชันการส่งกำลังทางอุตสาหกรรมที่มีแรงบิดสูง

ตามข้อมูลผลิตภัณฑ์ปัจจุบันของ SGR ซีรีส์ C ครอบคลุมระยะศูนย์กลางตั้งแต่ 100 ถึง 710 มม. ด้วยแนวคิดการออกแบบแบบโมดูลาร์และแบบอนุกรม การกำหนดค่าเฉพาะสามารถปรับแต่งได้ตามความต้องการของลูกค้า

ข้อมูลจำเพาะและคุณสมบัติที่สำคัญ ได้แก่ :

ควรเลือกการกำหนดค่ากระปุกเกียร์จริงตามกำลังมอเตอร์ ความเร็วอินพุต แรงบิดเอาต์พุตที่ต้องการ อัตราส่วนลด รอบการทำงาน การจัดติดตั้ง และสภาพแวดล้อมการทำงาน SGR ยังมีการกำหนดค่าอินพุตและเอาท์พุตแบบกำหนดเองสำหรับการออกแบบเครื่องจักรที่แตกต่างกัน

5. เทคโนโลยีหลักเบื้องหลังตัวลดเกียร์หนอน SGR

การพัฒนากระปุกเกียร์หนอนห่อหุ้มสองชั้นประสิทธิภาพสูงนั้นต้องการมากกว่าแค่การตัดเฉือนเฟืองตัวหนอนและเฟืองตัวหนอนเพียงอย่างเดียว

รูปทรงฟันที่ซับซ้อนต้องใช้ความสามารถในการออกแบบ การผลิต และการตรวจสอบแบบพิเศษ

SGR ได้จัดตั้งทีม R&D ซึ่งประกอบด้วยปริญญาเอกและวิศวกรอาวุโส และได้พัฒนาระบบการออกแบบเฟืองตัวหนอนแบบห่อหุ้มสองชั้นระนาบของตัวเอง บริษัทยังดำเนินการอุปกรณ์เครื่องจักรกลซีเอ็นซี เครื่องวัด 3 มิติ ระบบทดสอบกำลังและประสิทธิภาพของกระปุกเกียร์ และเครื่องมือวัดหนอนและหัวเตาแบบวงแหวน

ความสามารถเหล่านี้ทำให้ SGR สามารถควบคุมการพัฒนากระปุกเกียร์ได้หลายขั้นตอน รวมถึง:

1. การออกแบบระบบส่งกำลัง
2. การเพิ่มประสิทธิภาพโปรไฟล์ฟัน
3. การเลือกใช้วัสดุ
4. การรักษาความร้อน
5. เครื่องจักรกลที่มีความแม่นยำ
6. การประกอบ
7. การตรวจสอบมิติ
8. การทดสอบกำลังและประสิทธิภาพ
9. การควบคุมคุณภาพขั้นสุดท้าย

วิธีการบูรณาการนี้มีความสำคัญอย่างยิ่งสำหรับเฟืองตัวหนอนแบบห่อหุ้มสองชั้น เนื่องจากความแม่นยำของโปรไฟล์ฟันส่งผลโดยตรงต่อประสิทธิภาพการทำงานของตาข่าย การกระจายโหลด และอายุการใช้งาน

6. การใช้งานทางอุตสาหกรรมของกระปุกเกียร์หนอนแบบห่อหุ้มสองชั้น

กล่องเกียร์หนอนแรงบิดสูงเหมาะอย่างยิ่งสำหรับเครื่องจักรที่ต้องการแรงบิดจำนวนมากที่ความเร็วการหมุนค่อนข้างต่ำ

เครื่องจักรทำเหมือง

อุปกรณ์การทำเหมืองมักทำงานภายใต้ภาระหนัก ฝุ่น การสั่นสะเทือน และสภาวะการทำงานต่อเนื่อง

กล่องเกียร์หนอนอุตสาหกรรมแรงบิดสูง สามารถใช้ในระบบลำเลียง การยก และระบบขนถ่ายวัสดุที่เหมาะสม ซึ่งจำเป็นต้องมีการส่งแรงบิดที่เชื่อถือได้

อุปกรณ์โลหะวิทยา

เครื่องจักรเหล็กและโลหะวิทยามักต้องการระบบส่งกำลังที่แข็งแกร่งซึ่งสามารถทำงานภายใต้ภาระสูงได้

เทคโนโลยีเฟืองตัวหนอนแบบห่อหุ้มสองชั้นสามารถให้โซลูชันการส่งผ่านขนาดกะทัดรัดสำหรับไดรฟ์ที่ใช้งานหนักที่เลือก

สายพานลำเลียง

ระบบสายพานลำเลียงต้องการการส่งกำลังที่เสถียรและต่อเนื่อง

ขึ้นอยู่กับข้อกำหนดด้านโหลดและความเร็ว ตัวลดเกียร์หนอนสามารถให้อัตราส่วนการลดที่จำเป็นและแรงบิดเอาท์พุตในขณะที่ยังคงขนาดการติดตั้งที่ค่อนข้างกะทัดรัด

อุปกรณ์ยก

เครื่องจักรในการยกมีความต้องการสูงในด้านความน่าเชื่อถือของกระปุกเกียร์และการควบคุมโหลด

ตัวลดเกียร์หนอนสามารถใช้ในกลไกการยกที่เหมาะสมโดยต้องมีอัตราส่วนลดและลักษณะการยึดเกาะสูง อย่างไรก็ตาม ควรตรวจสอบพฤติกรรมการล็อคตัวเองของกระปุกเกียร์โดยเทียบกับน้ำหนักบรรทุก อัตราส่วน การหล่อลื่น ประสิทธิภาพ และข้อกำหนดด้านความปลอดภัยที่เกิดขึ้นจริงเสมอ แทนที่จะสันนิษฐานจากประเภทของกระปุกเกียร์เพียงอย่างเดียว

อุปกรณ์ทางทะเลและอุตสาหกรรม

อุปกรณ์ทางทะเลอุตสาหกรรม กว้าน และเครื่องจักรพิเศษอื่นๆ อาจต้องมีการกำหนดค่ากระปุกเกียร์แบบกำหนดเอง

SGR จัดเตรียมเพลา การติดตั้ง และอินพุต/เอาต์พุตแบบกำหนดเองเพื่อปรับกระปุกเกียร์ให้เข้ากับรูปแบบอุปกรณ์เฉพาะ

7. กล่องเกียร์ตัวหนอนแบบห่อหุ้มสองชั้นกับตัวลดเกียร์ตัวหนอนแบบธรรมดา

สำหรับนักออกแบบอุปกรณ์ ทางเลือกระหว่างกระปุกเกียร์แบบธรรมดาและกระปุกเกียร์แบบห่อหุ้มสองชั้นควรขึ้นอยู่กับข้อกำหนดในการใช้งานจริง

กล่องเกียร์หนอนแบบธรรมดาอาจเพียงพอสำหรับการใช้งานที่มีแรงบิดปานกลางและสภาวะการทำงานมาตรฐาน

อย่างไรก็ตาม กล่องเกียร์หนอนแบบห่อหุ้มสองชั้นจะดูน่าดึงดูดยิ่งขึ้นเมื่อการใช้งานต้องการ:

• ความจุแรงบิดที่สูงขึ้น
• ความสามารถในการรับน้ำหนักที่สูงขึ้น
• การกระจายน้ำหนักที่มีประสิทธิภาพมากขึ้น
• การดำเนินงานหนัก
• อายุการใช้งานยาวนาน
• การออกแบบระบบส่งกำลังขนาดกะทัดรัด
• การกำหนดค่ากระปุกเกียร์อุตสาหกรรมแบบกำหนดเอง

รูปทรงห่อหุ้มสองชั้นที่ซับซ้อนมากขึ้นยังหมายความว่าข้อกำหนดด้านการผลิตและการควบคุมคุณภาพจะสูงขึ้นอีกด้วย

ดังนั้นการเลือกกล่องเกียร์ตัวหนอนแบบห่อหุ้มสองชั้นจึงไม่ใช่เพียงเรื่องของการเลือกกล่องเกียร์ที่ใหญ่ขึ้นเท่านั้น โปรไฟล์ของฟัน วัสดุ การรักษาความร้อน การหล่อลื่น การจัดตำแหน่ง สภาพความร้อน และรอบการทำงาน ล้วนต้องได้รับการพิจารณาร่วมกัน

8. เหตุใดจึงเลือก SGR เป็นผู้ผลิตกระปุกเกียร์หนอน

สำหรับผู้ซื้อกระปุกเกียร์อุตสาหกรรม ความสามารถทางวิศวกรรมของผู้ผลิตกระปุกเกียร์มีความสำคัญพอๆ กับข้อมูลจำเพาะของผลิตภัณฑ์

SGR มุ่งเน้นไปที่ระบบส่งกำลังเกียร์อุตสาหกรรม และมีประสบการณ์มากกว่า 15 ปีในการวิจัยและพัฒนาและการผลิตกระปุกเกียร์ กลุ่มผลิตภัณฑ์ของบริษัทประกอบด้วยกระปุกเกียร์ดาวเคราะห์ กระปุกเกียร์หนอนแบบห่อหุ้มสองชั้น ตัวลดเกียร์หนอนทรงกระบอก และโซลูชั่นการส่งกำลังแบบปรับแต่งเอง

จุดแข็งของ SGR ได้แก่ :

ทีมงาน R&D มืออาชีพ
ปริญญาเอกและวิศวกรอาวุโสมีส่วนร่วมในการออกแบบกระปุกเกียร์และการพัฒนาเทคโนโลยีการส่งกำลัง

เทคโนโลยีเฟืองตัวหนอนแบบพิเศษ
SGR ได้พัฒนาระบบการออกแบบการเพิ่มประสิทธิภาพเฟืองตัวหนอนแบบห่อหุ้มสองชั้นในระนาบ

การผลิตที่แม่นยำ
เครื่องจักรกลซีเอ็นซีและอุปกรณ์พิเศษใช้สำหรับส่วนประกอบเกียร์ที่ซับซ้อน

การตรวจสอบและทดสอบ
SGR ใช้อุปกรณ์วัด 3 มิติ อุปกรณ์วัดตัวหนอนและเตา และระบบทดสอบกำลังและประสิทธิภาพของกระปุกเกียร์

โซลูชั่นที่ปรับแต่งได้
เพลาอินพุต เพลาเอาท์พุต วิธีการติดตั้ง อัตราส่วน และส่วนประกอบการส่งผ่านหลักอื่นๆ สามารถปรับแต่งได้ตามความต้องการในการใช้งาน

OEM และโซลูชั่นทดแทน
SGR ระบุว่าขนาดการติดตั้งของชุดเฟืองตัวหนอนแบบห่อหุ้มสองชั้นสามารถใช้แทนกันได้กับชุดเฟืองตัวหนอน CAVEX® ในขณะที่ยังสามารถจัดหาส่วนประกอบระบบส่งกำลังที่ปรับแต่งเองได้

9. อนาคตของระบบส่งกำลังแบบเฟืองตัวหนอน

การพัฒนาเครื่องจักรอุตสาหกรรมกำลังผลักดันเทคโนโลยีกระปุกเกียร์ไปสู่ความหนาแน่นของแรงบิดที่สูงขึ้น ประสิทธิภาพที่ดีขึ้น อายุการใช้งานที่ยาวนานขึ้น และการปรับแต่งที่มากขึ้น

สำหรับตัวลดเกียร์หนอน อนาคตไม่ใช่แค่การเพิ่มขนาดกระปุกเกียร์เท่านั้น

ในทางกลับกัน การพัฒนาทางเทคโนโลยีกลับมุ่งเน้นไปที่โปรไฟล์ฟันที่ได้รับการปรับปรุง วัสดุขั้นสูง การผลิตที่มีความแม่นยำ ระบบหล่อลื่นที่ดีขึ้น การจัดการระบายความร้อนที่ได้รับการปรับปรุง การตรวจสอบคุณภาพแบบดิจิทัล การกำหนดค่ากระปุกเกียร์ที่ปรับแต่งได้ และประสิทธิภาพการส่งผ่านที่สูงขึ้น

เทคโนโลยีเฟืองตัวหนอนแบบห่อหุ้มสองชั้นเป็นแนวทางที่สำคัญในการบรรลุวัตถุประสงค์เหล่านี้ เนื่องจากโครงสร้างแบบตาข่ายหลายซี่ช่วยให้ผู้ผลิตสามารถปรับการกระจายโหลดและการส่งแรงบิดได้อย่างเหมาะสม

สำหรับผู้ผลิตกระปุกเกียร์ นั่นหมายความว่าความสามารถในการวิจัยและพัฒนา เทคโนโลยีการผลิตและการทดสอบที่มีความแม่นยำจะกลายเป็นปัจจัยการแข่งขันที่สำคัญมากขึ้นเรื่อยๆ (ผู้เขียน SGR, Angie Zhang)
