วิศวกรรมที่มี: การควบคุมฟันเฟืองและการเปลี่ยนแปลงของตัวหนอนของเฟิร์มแวร์

I. ความต้องการระบบส่งกำลังเกียร์ที่มีความแม่นยำสูง

ที่ เกียร์หนอนดาวเคราะห์ หน่วยนี้แสดงถึงการผสมผสานระหว่างหลักการส่งกำลังอันทรงพลังสองประการ โดยให้ความหนาแน่นของแรงบิดสูง อัตราการลดที่สำคัญ และขนาดที่กะทัดรัด ในการใช้งานที่มีความต้องการสูง ความท้าทายทางเทคนิคหลักคือการควบคุมความคลาดเคลื่อนของส่วนประกอบภายใน โดยเฉพาะระยะห่างของตาข่าย (ฟันเฟือง) เพื่อให้มั่นใจในความแม่นยำในการส่งผ่านสูงและลดระดับเสียงรบกวน การสั่นสะเทือน และความกระด้าง (NVH) ไปพร้อมกัน

Shanghai SGR Heavy Industry Machinery Co., Ltd. ซึ่งเป็นองค์กรเทคโนโลยีขั้นสูงที่มุ่งเน้นด้านการส่งผ่านเกียร์อย่างลึกซึ้งมานานกว่า 10 ปี เข้าใจถึงความซับซ้อนนี้ ทีม R&D ของเราซึ่งประกอบด้วยปริญญาเอกและวิศวกรอาวุโส ได้พัฒนาเทคโนโลยีเฉพาะทาง รวมถึงระบบการออกแบบการเพิ่มประสิทธิภาพเฟืองตัวหนอนแบบห่อหุ้มสองชั้นด้วยระนาบ เพื่อให้มั่นใจว่าผลิตภัณฑ์ของเราเป็นไปตามแนวโน้มของอุตสาหกรรมในด้านการสั่นสะเทือนต่ำและเสียงรบกวนต่ำ

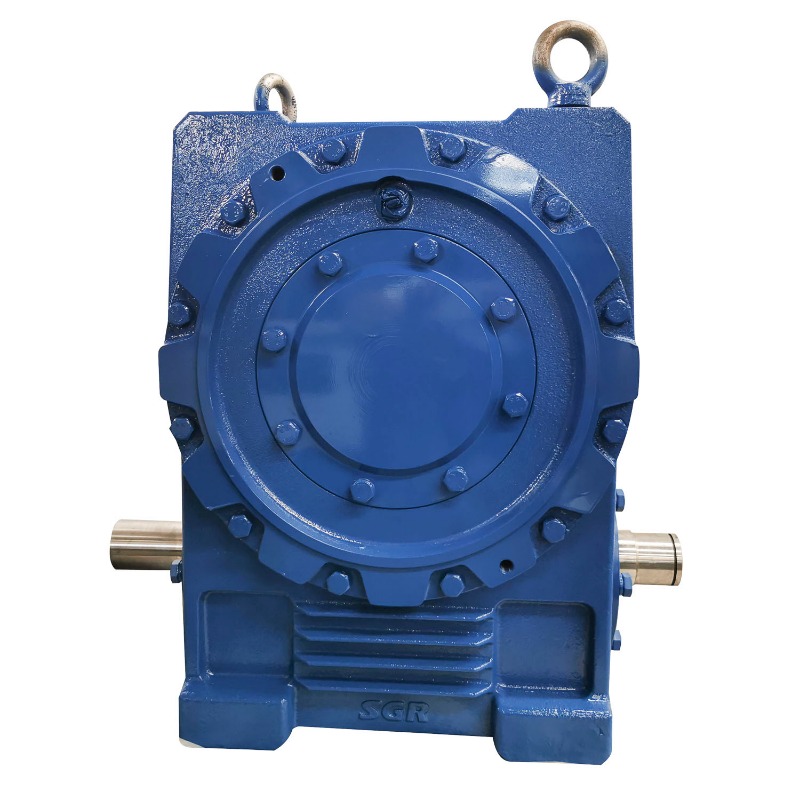

ตัวลดเกียร์หนอนห่อหุ้มคู่ประสิทธิภาพสูง

ครั้งที่สอง กลไกของการควบคุมฟันเฟือง

ระยะฟันเฟืองหรือระยะห่างตามเส้นรอบวงระหว่างฟันผสมพันธุ์ ส่งผลโดยตรงต่อความแม่นยำในการกำหนดตำแหน่งและเสียงรบกวนจากการปฏิบัติงาน การลดระยะห่างนี้เป็นสิ่งสำคัญสำหรับเครื่องจักรที่มีความแม่นยำสูง

กลยุทธ์สำหรับการประกอบแบบ Zero-Backlash: การควบคุมฟันเฟืองในระบบเฟืองตัวหนอนของดาวเคราะห์

การควบคุมระยะฟันเฟืองที่มีประสิทธิผลในระบบเฟืองตัวหนอนของดาวเคราะห์จำเป็นต้องจัดการกับทั้งสองระยะของกระปุกเกียร์—ระยะของดาวเคราะห์ (ซันเกียร์ เฟืองดาวเคราะห์ และเฟืองวงแหวน) และระยะเฟืองตัวหนอน ในระดับดาวเคราะห์ ความแม่นยำเกิดขึ้นได้จากการควบคุมระยะห่างระหว่างศูนย์กลางระหว่างดวงอาทิตย์และเฟืองดาวเคราะห์อย่างพิถีพิถัน ซึ่งมักจะจำเป็นต้องใช้ตลับลูกปืนคุณภาพสูงและพิกัดความเผื่อทางเรขาคณิตที่เข้มงวดสำหรับตัวพาดาวเคราะห์และรูตัวเรือน

ในขั้นเฟืองตัวหนอน ฟันเฟืองจะเชื่อมโยงโดยพื้นฐานกับระยะห่างศูนย์กลางระหว่างเฟืองตัวหนอนและเฟืองตัวหนอน กลยุทธ์ในการลดขนาด ได้แก่:

• การปรับระยะห่างจากศูนย์กลางที่ควบคุม: การใช้ปลอกเพลาอินพุตเยื้องศูนย์หรือหน้าแปลนตัวเรือนแบบปรับได้ ซึ่งช่วยให้สามารถปรับตำแหน่งตัวหนอนในระหว่างการประกอบได้อย่างละเอียด
• ล้อหนอนแยก: การใช้ล้อตัวหนอนแบบแยกโหลดไว้ล่วงหน้าซึ่งบังคับให้สัมผัสกับโปรไฟล์ตัวหนอนอย่างต่อเนื่อง ช่วยลดระยะห่าง

III. บรรลุโปรไฟล์ฟันและความแม่นยำในการประกบ

ที่ accuracy of the tooth profile and its surface finish directly determines the smoothness of engagement and the resulting noise output. This is where advanced manufacturing is essential.

เทคนิคการผลิตและความคลาดเคลื่อน

ที่ most significant improvement in accuracy comes from post-machining finishing. The precision grinding techniques for worm gear tooth profile are paramount, especially for double-enveloping worm gears, where the geometry is complex. Grinding offers superior surface finish and tighter control over the involute profile compared to traditional hobbing or milling.

ที่ impact of gear tolerance on gearbox vibration level is defined by industry standards (e.g., International Organization for Standardization 1328-1). Moving from an ISO Grade 8 (commercial) to an ISO Grade 5 (high-precision) can reduce the dynamic meshing error by factors of ten, translating directly into significantly lower vibration and noise levels.

วิธีการผลิตเกียร์เทียบกับความทนทานและการตกแต่งพื้นผิว

IV. มาตรวิทยาขั้นสูงและการประกันคุณภาพ

คุณไม่สามารถควบคุมสิ่งที่คุณไม่สามารถวัดได้อย่างแม่นยำ กล่องเกียร์ที่มีความแม่นยำสูงต้องใช้มาตรวิทยาที่ล้ำสมัยเพื่อตรวจสอบรูปทรงที่ซับซ้อนของส่วนประกอบ

การตรวจสอบเรขาคณิตเชิงซ้อน

ที่ verification of the toroidal geometry in the worm gear stage is a specialized process. The measuring instrument for toroidal worm gear accuracy must be capable of simultaneously measuring multiple geometrical parameters, including lead, profile, and pitch error. Shanghai SGR is equipped with the domestically innovated Toroidal Worm and Hob Measuring Instrument, a first in China, alongside high-accuracy 3D Measuring Machines. These instruments verify that every planetary worm gear component adheres to the tightest tolerances required for low backlash and noise.

V. กลยุทธ์การลดเสียงรบกวนในเฟืองตัวหนอนของดาวเคราะห์

นอกเหนือจากความแม่นยำของเกียร์แล้ว เสียงที่ส่งออกมายังได้รับอิทธิพลจากไดนามิกของระบบและการออกแบบตัวเครื่อง คู่มือ B2B ที่ประสบความสำเร็จในการลดเสียงรบกวนในกระปุกเกียร์ดาวเคราะห์ต้องพิจารณาทั้งระบบ ไม่ใช่แค่เกียร์เท่านั้น

การลดเสียงรบกวนอย่างเป็นระบบ

• การหล่อลื่น: การใช้น้ำมันเครื่องสังเคราะห์ที่มีความหนืดเหมาะสมที่สุดสำหรับความเร็วและอุณหภูมิในการทำงานทำให้มั่นใจได้ถึงการก่อตัวของฟิล์มของเหลวที่เงียบสงบซึ่งจะช่วยลดเสียงรบกวนจากแรงกระแทกแบบตาข่าย
• การออกแบบที่อยู่อาศัย: ที่ housing rigidity must be high enough to prevent noise amplification through vibration. Our focus on compact and modular design inherently improves stiffness and reduces dynamic deflection, minimizing the contribution of the housing to the overall noise level.
• การปรับเปลี่ยนเกียร์: การปรับเปลี่ยนโปรไฟล์ฟันอย่างละเอียด (การครอบฟันหรือการลดส่วนปลาย) สามารถชดเชยการโก่งตัวเล็กน้อยภายใต้ภาระ ซึ่งช่วยลดผลกระทบ NVH โดยตรงที่เกี่ยวข้องกับผลกระทบของความทนทานต่อเกียร์ต่อระดับการสั่นสะเทือนของกระปุกเกียร์ภายใต้สภาวะโลกแห่งความเป็นจริง

วี. บทสรุป

การควบคุมฟันเฟืองและลดเสียงรบกวนในเฟืองหนอนดาวเคราะห์ประสิทธิภาพสูงต้องใช้วิธีการเฉพาะทางแบบบูรณาการ ซึ่งเชื่อมโยงการออกแบบขั้นสูง (เช่น ระบบห่อหุ้มสองชั้นในแนวระนาบ) เข้ากับความแม่นยำในการผลิตที่เข้มงวด Shanghai SGR Heavy Industry Machinery Co., Ltd. ใช้เทคนิคการบดที่แม่นยำสำหรับโปรไฟล์ฟันเฟืองตัวหนอนและการตรวจสอบความถูกต้องผ่านเครื่องมือวัดเพื่อความแม่นยำของเฟืองตัวหนอนแบบ Toroidal ทำให้มั่นใจได้ว่ากระปุกเกียร์ของเราตรงตามข้อกำหนด NVH ที่เข้มงวดที่สุด โดยนำเสนอโซลูชั่นเทคโนโลยีขั้นสูงแก่พันธมิตร B2B ทั่วโลกของเรา

ปกเกล้าเจ้าอยู่หัว คำถามที่พบบ่อย (FAQ)

1. คำจำกัดความของฟันเฟืองในเฟืองตัวหนอนดาวเคราะห์คืออะไร และเหตุใดการควบคุมจึงมีความสำคัญ

ระยะฟันเฟืองคือช่องว่างระหว่างปีกข้างที่ไม่ขับเคลื่อนของฟันเฟืองที่กำลังผสมพันธุ์ การควบคุมเป็นสิ่งสำคัญเนื่องจากการฟันเฟืองที่มากเกินไปจะลดความแม่นยำและความแข็งของตำแหน่ง นำไปสู่ความไม่มั่นคง เสียงกระแทก และการสึกหรอก่อนเวลาอันควร ซึ่งเป็นหัวใจสำคัญของการควบคุมฟันเฟืองในระบบเฟืองตัวหนอนของดาวเคราะห์

2. ผลกระทบของความทนทานต่อเกียร์ต่อระดับการสั่นสะเทือนของกระปุกเกียร์แสดงให้เห็นอย่างไร?

ความทนทานต่อเกียร์ต่ำทำให้เกิดข้อผิดพลาดทางเรขาคณิต (ส่วนเบี่ยงเบนของโปรไฟล์ ข้อผิดพลาดของระยะพิทช์) ข้อผิดพลาดเหล่านี้ทำให้เกิดแรงประกบกันไม่สม่ำเสมอ ทำให้เกิดแรงกระตุ้นแบบไดนามิก แรงกระตุ้นนี้จะถูกส่งผ่านตลับลูกปืนและตัวเรือน โดยแสดงออกมาเป็นเสียงสั่นสะเทือนและเสียงรบกวน ดังนั้นจึงจำเป็นต้องมีเกรดความทนทานต่อ ISO เกรดสูง

3. อะไรคือสิ่งที่ทำให้เทคนิคการเจียรที่แม่นยำสำหรับโปรไฟล์ฟันเฟืองตัวหนอนแตกต่างจากการเจียรนัย?

การเจียรที่แม่นยำเกิดขึ้นหลังจากที่วัสดุเฟืองได้รับความร้อนและแข็งตัวแล้ว ให้พื้นผิวที่ละเอียดกว่ามากและช่วยแก้ไขการบิดเบี้ยวเล็กน้อยที่เกิดจากการอบชุบด้วยความร้อน ส่งผลให้ได้ความแม่นยำทางเรขาคณิตที่เหนือกว่า (เกรด 3-5 เทียบกับเกรด 8-10 สำหรับการขัดเจียร)

4. เครื่องมือพิเศษใดที่จำเป็นสำหรับการตรวจสอบที่กล่าวถึงในเครื่องมือวัดความแม่นยำของเฟืองตัวหนอนแบบทอรอยด์

การตรวจสอบยืนยันต้องใช้เครื่องจักรเฉพาะทาง เช่น เครื่องมือวัดเกียร์ด้วยคอมพิวเตอร์ควบคุมเชิงตัวเลข (CNC) ซึ่งมักปรับแต่งหรือออกแบบภายในบริษัท (เช่น เครื่องมือวัดหนอนทอรอยด์และเตาของ SGR) เครื่องวัด 3D มาตรฐานอาจประสบปัญหากับรูปทรงเรขาคณิตสามมิติที่ซับซ้อนและไม่ม้วนงอของโปรไฟล์หนอนที่ห่อหุ้มสองชั้น

5. องค์ประกอบการออกแบบที่ไม่ใช่เกียร์ใดบ้างที่มีส่วนช่วยในการลดที่ระบุไว้ในคู่มือ B2B เพื่อลดเสียงรบกวนในกระปุกเกียร์ดาวเคราะห์

องค์ประกอบที่ไม่ใช่เกียร์ประกอบด้วยการปรับการออกแบบตัวเรือนให้เหมาะสม (เพิ่มความหนาของผนังและโครงเพื่อลดเสียงสะท้อน) การเลือกตลับลูกปืนคุณภาพสูงและเสียงรบกวนต่ำ และใช้สารหล่อลื่นที่มีความหนืดที่เหมาะสมซึ่งสร้างฟิล์มของเหลวดูดซับเสียงรบกวนที่หนาระหว่างฟันที่ตาข่าย
