ความแตกต่างที่สำคัญ 3 ประการระหว่างตัวลดเฟืองตัวหนอนแบบห่อหุ้มสองชั้นและตัวขับเคลื่อนเฟืองตัวหนอนแบบธรรมดา

หลายคนคงคุ้นเคยกับ ตัวลดเกียร์หนอนแบบห่อหุ้มสองชั้น ; เป็น "ใบหน้าที่คุ้นเคย" ในด้านการส่งกำลังทางอุตสาหกรรม ซึ่งใช้กันอย่างแพร่หลายในภาคอุตสาหกรรมและเครื่องกลต่างๆ เนื่องจากมีข้อดี เช่น โครงสร้างที่กะทัดรัด การส่งผ่านที่ราบรื่น และความสามารถในการบรรลุอัตราส่วนการลดที่สูง

ในช่วงไม่กี่ปีที่ผ่านมา ผู้คนจำนวนมากขึ้นเริ่มซื้อตัวลดเกียร์หนอนแบบห่อหุ้มสองชั้น แล้วอะไรคือความแตกต่างระหว่างเฟืองตัวหนอนแบบห่อหุ้มสองชั้นและตัวขับเคลื่อนเฟืองตัวหนอนแบบธรรมดา?

หลักการแมชที่แตกต่างกัน

โดยทั่วไปแล้วเฟืองตัวหนอนแบบธรรมดาจะใช้เฟืองตัวหนอนทรงกระบอกที่ประกบกันกับเฟืองเกลียว การจัดเรียงนี้ส่งผลให้เกิดการสัมผัสแบบจุดหรือเส้น พื้นที่รับน้ำหนักจริงขนาดเล็ก และความอ่อนแอต่อความเข้มข้นของความเครียด ทำให้เกิดการสึกหรออย่างรวดเร็วและมีประสิทธิภาพต่ำ

The unique feature of the double-enveloping toroidal worm gear reducer lies in its "double-enveloping" structure. ในระหว่างการตัดเฉือนหนอน พื้นผิวโค้งที่ซับซ้อนจะถูกสร้างขึ้นผ่านการเคลื่อนไหวแบบห่อหุ้มสองครั้ง ซึ่งช่วยให้สามารถมีส่วนร่วมกับเฟืองตัวหนอนหลายฟันพร้อมกันได้ This creates a high-contact-ratio drive characterized by a combination of surface contact and multi-line conjugation. ข้อดีของวิธีการตาข่ายนี้เห็นได้ชัด: พื้นที่สัมผัสเพิ่มขึ้นอย่างมาก ดังนั้นจึงช่วยเพิ่มความสามารถในการรับน้ำหนักได้อย่างมาก

ความแตกต่างอย่างมีนัยสำคัญในคุณสมบัติทางกล

การรับรู้ว่าชุดขับเฟืองตัวหนอนประสบกับประสิทธิภาพต่ำนั้นฝังแน่นอยู่ลึก โดยทั่วไปตัวขับเฟืองตัวหนอนมาตรฐานจะทำงานที่ประสิทธิภาพเพียง 40%–70% ซึ่งเป็นตัวเลขที่ลดลงอย่างมากเมื่ออัตราส่วนการลดเพิ่มขึ้น สาเหตุหลักมาจากแรงเสียดทานการเลื่อนที่รุนแรงระหว่างพื้นผิวฟันเฟืองตัวหนอนและฟันเฟืองตัวหนอน Furthermore, the load-carrying capacity of conventional worm gear drives is modest, making them suitable for light-to-medium load applications.

In contrast, double-enveloping worm gear reducers offer high torque density and load-carrying capacity. เป็นเลิศในการใช้งานที่ต้องการแรงขับสูงและการติดตั้งที่กะทัดรัด ขณะเดียวกันก็แสดงให้เห็นถึงความต้านทานที่เหนือกว่าต่อแรงกระแทกและการสึกหรอ

ความแตกต่างในด้านสมรรถนะทางกลอย่างเห็นได้ชัดนั้นนำไปสู่ช่วงการใช้งานที่แตกต่างกันอย่างมากสำหรับชุดขับเคลื่อนเฟืองตัวหนอนแบบธรรมดาและตัวลดเฟืองตัวหนอนแบบห่อหุ้มสองชั้น ตัวลดเฟืองตัวหนอนแบบห่อหุ้มสองชั้นถูกนำมาใช้กันอย่างแพร่หลายในการใช้งานที่ต้องการความน่าเชื่อถือสูงอย่างยิ่ง เช่น โรงงานรีดโลหะ รอกเหมือง เฟืองบังคับเลี้ยวทางทะเล และเครื่องจักรก่อสร้างที่ใช้งานหนัก ในขณะที่ตัวขับเฟืองตัวหนอนมาตรฐานมักใช้ในสถานที่เช่นสายพานลำเลียงและอุปกรณ์อุตสาหกรรมทั่วไป

กระบวนการผลิตและต้นทุนแตกต่างกัน

Conventional worm gear drives feature a simple structure, mature manufacturing processes, low costs, and suitability for mass production.

ในทางตรงกันข้าม ตัวลดเฟืองตัวหนอนแบบห่อหุ้มสองชั้นใช้รูปทรงพื้นผิวตัวหนอนที่ซับซ้อนซึ่งต้องใช้เครื่องมือเครื่องจักร CNC เฉพาะทางและกระบวนการเจียรเฟืองที่มีความแม่นยำ ด้วยเหตุนี้จึงเป็นเรื่องยากและใช้เวลานานในการผลิต ส่งผลให้มีต้นทุนที่สูงขึ้น และถือเป็นอุปกรณ์ส่งสัญญาณประเภทใหม่

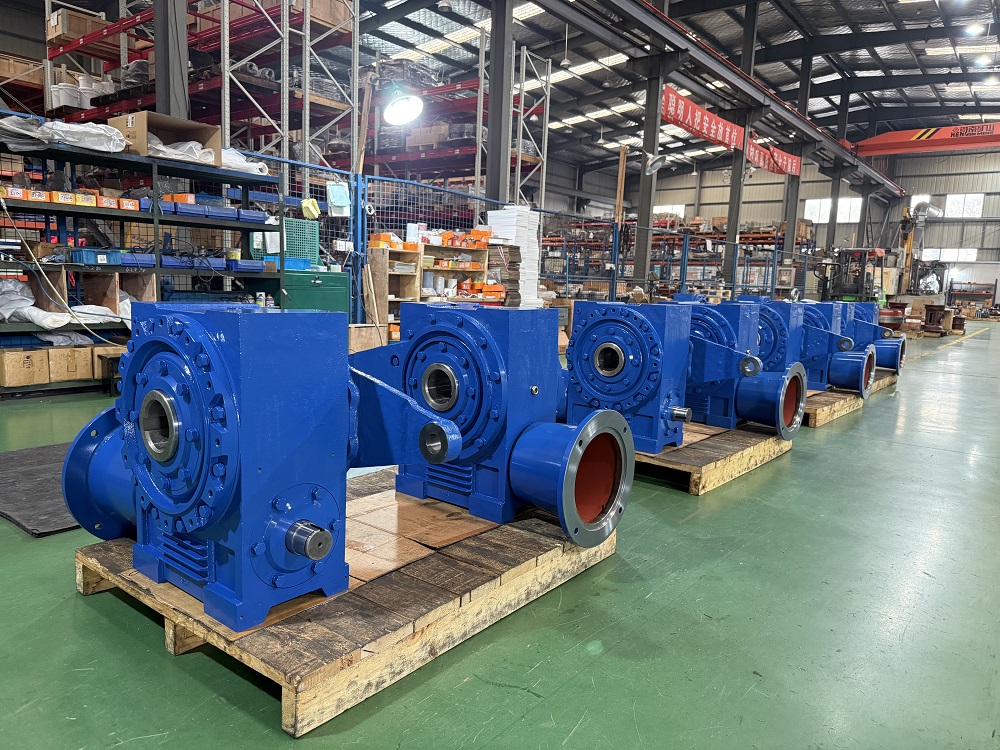

ตัวอย่างเช่น ตัวลดเฟืองตัวหนอนแบบห่อหุ้มสองชั้นที่พัฒนาและผลิตโดย SGR มีลักษณะเฉพาะด้วยการเชื่อมแบบหลายฟันระหว่างเฟืองตัวหนอนและเฟืองตัวหนอน ตัวหนอนทำจากเหล็ก 20CrMnTi ซึ่งผ่านกระบวนการคาร์บูไรซิ่ง การชุบแข็ง และการเจียรด้วยความแม่นยำ ในขณะที่เฟืองตัวหนอนทำจากโลหะผสมทองแดงประสิทธิภาพสูง ทำให้มั่นใจได้ถึงความทนทานต่อการสึกหรอยาวนาน ประสิทธิภาพการส่งผ่านสูง และอายุการใช้งานที่ยาวนานขึ้น เมื่อเปรียบเทียบกับชุดเฟืองตัวหนอนทรงกระบอกที่มีข้อกำหนดเดียวกัน ตัวลดเหล่านี้มีความสามารถในการรับน้ำหนักและประสิทธิภาพการส่งผ่านที่สูงขึ้นอย่างมาก furthermore, they exhibit mechanical self-locking capabilities at high gear ratios, effectively enhancing the safety of hoisting machinery.

What should be considered when selecting double-enveloping worm gear reducer?

ตัวลดเกียร์หนอนทำงานตามหลักการของแรงเสียดทานแบบเลื่อน Their reduction ratios typically range from 5:1 to 100:1; generally, the higher the reduction ratio, the smaller the lead angle and the lower the efficiency. เมื่อเลือกตัวลดเกียร์หนอน จำเป็นต้องปรับอัตราส่วนการลดให้สมดุลกับประสิทธิภาพ และเลือกรุ่นที่ตรงตามข้อกำหนดสำหรับทั้งสองรุ่น

นอกจากนี้ สำหรับการใช้งานเป็นเวลานาน จะต้องพิจารณามาตรการกระจายความร้อน เช่น การติดตั้งพัดลมหรือระบบระบายความร้อนด้วยน้ำมัน หรือการเลือกตัวเรือนเหล็กหล่อที่ติดตั้งครีบระบายความร้อน

วัสดุและกระบวนการผลิตของตัวลดเกียร์หนอนเป็นปัจจัยสำคัญต่อประสิทธิภาพ ผู้ผลิตชั้นนำมักจะใช้โลหะผสมเหล็ก (เช่น 20CrMnTi) สำหรับหนอนและดีบุกบรอนซ์ (ZCuSn10P1) หรืออลูมิเนียมบรอนซ์สำหรับเฟืองตัวหนอน ซึ่งเป็นวัสดุที่ให้ความต้านทานการสึกหรอดีเยี่ยมและมีแรงเสียดทานต่ำ ส่วนประกอบผ่านการคาร์บูไรซิ่ง การชุบแข็ง และการเจียรเพื่อให้ได้ความแข็งสูงและทนทานต่อการสึกหรอ ส่งผลให้ประสิทธิภาพการส่งผ่านสูงและอายุการใช้งานยาวนาน

In contrast, if cast iron is substituted for the worm gear material in inferior products, the service life is drastically reduced.

Addressing the issue at the source by selecting a trustworthy and reliable manufacturer of worm gear reducers can save a great deal of trouble. หากตัวลดมีไว้สำหรับใช้ในอุปกรณ์พิเศษ เช่น เรือเดินทะเล ลิฟต์ หรือเครื่องจักรในการยก ขอแนะนำให้ตรวจสอบว่าผู้ผลิตมีใบรับรองอุตสาหกรรมที่เกี่ยวข้องหรือไม่ สำหรับการใช้งานทางทะเล การรับรองจาก Russian Maritime Register of Shipping (RS) นั้นเป็นที่ต้องการอย่างมาก (ผู้เขียน, SGR, Angie Zhang)
